Cầu chì cắt bỏ giá trực tiếp tại nhà máy

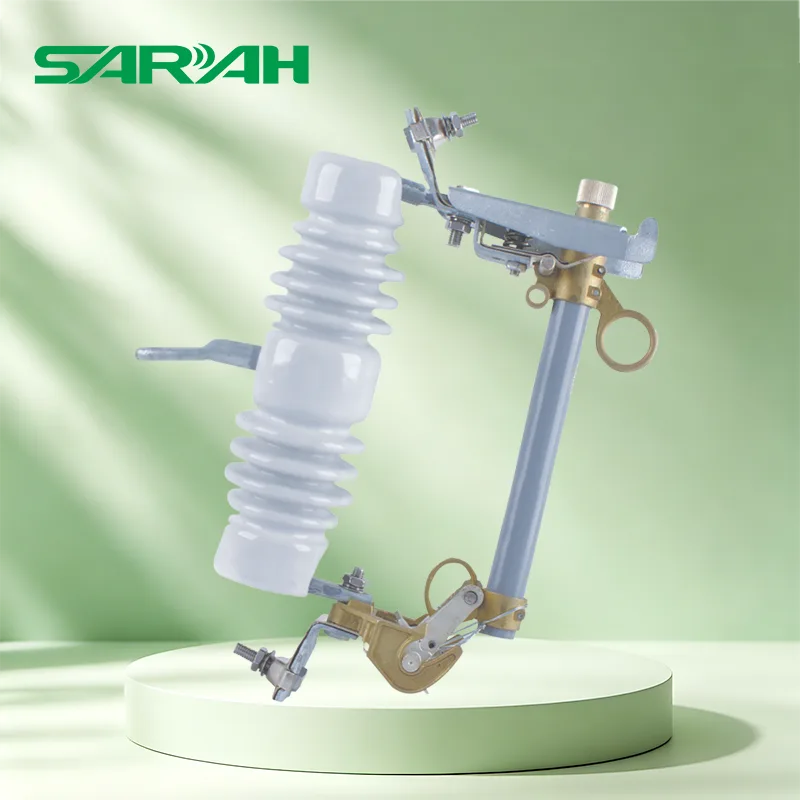

Cầu chì cắt là thiết bị chuyển mạch và bảo vệ quan trọng trong hệ thống phân phối điện, được sử dụng trong mạng phân phối trung áp và được lắp đặt trên đường dây phân phối trên không. Nếu bạn đang tìm kiếm giải pháp tùy chỉnh cho loại thiết bị điện này, hãy chọn Sarah Electric làm nhà sản xuất và nhà cung cấp của bạn. Chúng tôi cũng cung cấp nhiều loại sản phẩm khác - bao gồmmáy biến áp, thiết bị chống sétvà hơn thế nữa—cho phép chúng tôi cung cấp các giải pháp toàn diện, toàn diện.

Cầu chì cắt ra hoạt động như thế nào?

Nguyên lý hoạt động của cầu chì cắt chủ yếu được chia thành hai trạng thái: hoạt động bình thường và trạng thái ngắt do lỗi.

1. Trạng thái hoạt động bình thường

Bên trong ống cầu chì có một bộ phận dễ chảy. Trong quá trình cấp điện bình thường, cầu chì vẫn bị căng; lực kéo tạo ra giữ chặt đầu trên của ống cầu chì với điểm tiếp xúc cố định phía trên, nhờ đó duy trì tính liên tục của mạch điện.

2. Trạng thái lỗi rớt

Khi đường dây bị quá tải hoặc xảy ra sự cố ngắn mạch, dòng điện sự cố lớn sẽ nhanh chóng đốt cháy và cắt đứt cầu chì bên trong.

Khi cầu chì đứt, lực kéo sẽ biến mất ngay lập tức. Được dẫn động bởi trọng lượng của chính nó và tác động của lò xo cơ học, ống cầu chì tự động xoay xuống dọc theo trục bản lề và rơi ra ngoài, tạo ra một khe hở không khí có thể nhìn thấy giúp cách ly hoàn toàn mạch điện bị lỗi.

Hơn nữa, tại thời điểm cầu chì nổ, hồ quang điện sẽ được tạo ra trong ống. Các vật liệu đặc biệt hoặc chất độn lót thành trong của ống cầu chì phản ứng với nhiệt độ cao bằng cách tạo ra một lượng lớn khí; điều này tạo ra dòng khí áp suất cao có khả năng dập tắt hồ quang một cách mạnh mẽ, đảm bảo dòng điện được ngắt một cách an toàn và nhanh chóng.

Mối quan hệ giữa phần cắt cầu chì và máy biến áp gắn trên cột là gì?

Cầu chì cắt vàMáy biến áp gắn cựcthường là các thành phần chính được thiết kế để sử dụng song song, hoạt động cùng nhau nhằm đảm bảo sự an toàn và ổn định của nguồn điện.

1. Phân chia vai trò theo chức năng

2. Phương pháp cài đặt

Cầu chì cắt được lắp đặt ở đầu vào điện áp cao ở phía sơ cấp của máy biến áp gắn trên cột, trong khi phía điện áp thấp của máy biến áp kết nối trực tiếp với tải.

Trên đường dây điện trên không, Cầu chì cắt được đặt ở phía trên hoặc bên cạnh máy biến áp; phía cao áp đấu nối vào lưới điện, còn phía trung áp và hạ áp cấp điện cho các phụ tải cuối.

Sơ đồ:

Lưới điện (10kV/11kV) → Ngắt cầu chì → Máy biến áp gắn trên cột → Người dùng điện áp thấp (400V/230V)

3. Chức năng hiệp lực

Bảo vệ quá tải: Khi dòng điện vượt quá giá trị định mức, Cầu chì cắt sẽ nổ, do đó ngắt kết nối nguồn điện đầu vào của máy biến áp.

Bảo vệ ngắn mạch: Trong trường hợp xảy ra đoản mạch, Bộ ngắt cầu chì sẽ hoạt động nhanh chóng để ngắt nguồn điện, ngăn chặn dòng điện sự cố gây hư hỏng máy biến áp và thiết bị hạ lưu.

Dễ bảo trì: Cầu chì cắt cho phép vận hành thủ công để cách ly mạch điện; điều này đảm bảo rằng toàn bộ đường dây cấp điện không cần phải cắt điện khi lắp đặt, bảo trì hoặc thay thế máy biến áp gắn trên cột.

4. Đề xuất lựa chọn

Dòng điện định mức của Cầu chì cắt phải được xác định dựa trên công suất của máy biến áp gắn trên cột và dòng điện đường dây. Nó phải được kết hợp phù hợp với kiểu máy biến áp cụ thể để đảm bảo hoạt động nhạy cảm và bảo vệ đáng tin cậy.

Kịch bản ứng dụng phổ biến

Các yêu cầu lắp đặt cho phần cắt cầu chì là gì?

1. Vị trí lắp đặt

Phía cao thế: Lắp đặt ở đầu vào điện áp cao của đường dây phân phối, nằm gần máy biến áp gắn trên cột.

Đường dây trên không: Bất cứ khi nào có thể, hãy lắp đặt ở đầu cột hoặc trên phần đường dây trên không gần máy biến áp nhất.

Tránh nhiễu: Tránh lắp đặt ở những nơi có đường dây điện giao nhau, nơi thiết bị có thể bị các tòa nhà cản trở hoặc nơi dễ bị tác động vật lý từ các lực bên ngoài.

2. Chiều cao lắp đặt

Đối với đường dây trên không ngoài trời, chiều cao lắp đặt của cầu chì gắn trên cột thường là từ 4 đến 6 mét hoặc cao hơn.

Ở những khu vực nhân viên dễ dàng tiếp cận, phải thực hiện các biện pháp bảo vệ an toàn bổ sung.

3. Phương pháp lắp đặt

Cố định thiết bị bằng giá đỡ cách điện hoặc cột cách điện đáp ứng các thông số kỹ thuật hiện hành; đảm bảo việc lắp đặt chắc chắn và ổn định, tránh bị lỏng do lực gió hoặc rung động.

Các bu lông đầu cuối phải được siết chặt, nhưng phải cẩn thận để không siết quá chặt đến mức làm hỏng chất cách điện.

4. Kết nối điện

Các kết nối giữa phía điện áp cao và lưới điện phải sử dụng dây dẫn và thiết bị đầu cuối đáp ứng các thông số kỹ thuật hiện hành, đảm bảo rằng diện tích mặt cắt của dây dẫn phù hợp với dòng điện định mức của cầu chì.

Hệ thống dây điện phải gọn gàng, ngăn nắp, tránh tình trạng kết nối lỏng lẻo hoặc tiếp xúc kém; dây nối đất phải được nối đất chắc chắn.

5. Khoảng trống không gian

Duy trì khoảng cách an toàn giữa cực cắt cầu chì và máy biến áp hoặc thiết bị khác để tránh bị điện giật và phóng điện hồ quang.

Đảm bảo rằng đường đi của cơ cấu thả ống cầu chì không bị cản trở để tránh trục trặc hoặc không thể chỉ ra tình trạng lỗi một cách trực quan.

6. Phân cực và định hướng

Khi lắp đặt Cầu chì cắt, hãy quan sát đúng cực; thiết bị đầu cuối đến điện áp cao phải được kết nối với phía lưới điện.

Ống cầu chì phải được định hướng theo chiều dọc và hướng vận hành của nó phải tuân theo các tiêu chuẩn thiết kế.

7. Yêu cầu về môi trường

Tránh lắp đặt trong môi trường có đặc điểm là độ ẩm quá cao, tích tụ nước hoặc ăn mòn mạnh; nếu lắp đặt ở khu vực ven biển hoặc môi trường có độ axit/kiềm cao thì hãy chọn loại cầu chì cắt chống ăn mòn.

Thiết bị được thiết kế để hoạt động bình thường trong phạm vi nhiệt độ từ -25°C đến +40°C; tuy nhiên, thông số kỹ thuật có thể được tùy chỉnh để đáp ứng yêu cầu cụ thể của bạn.
