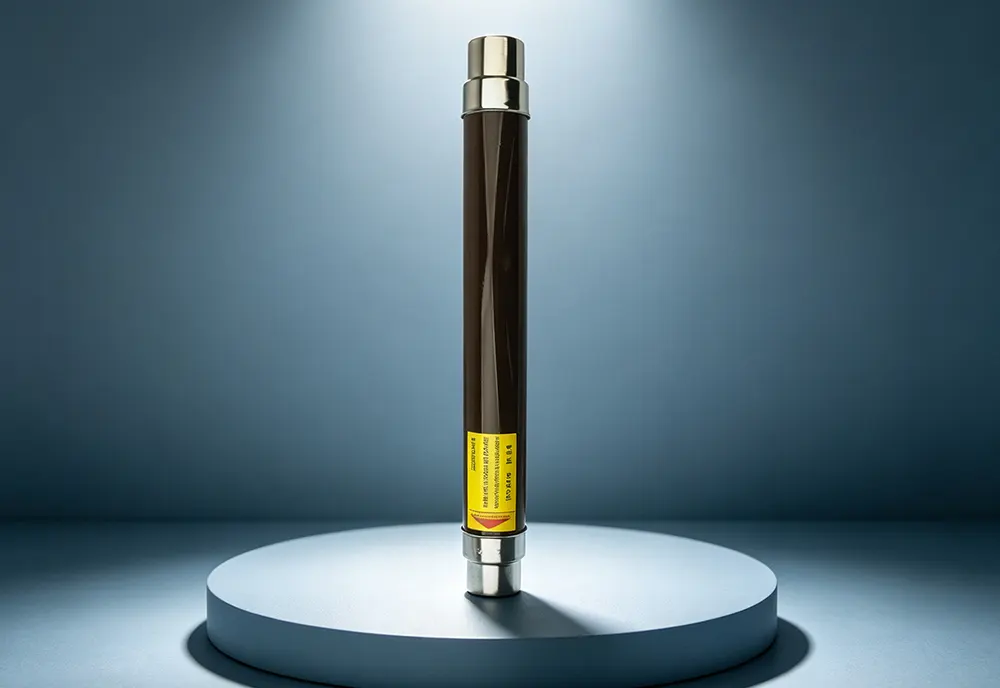

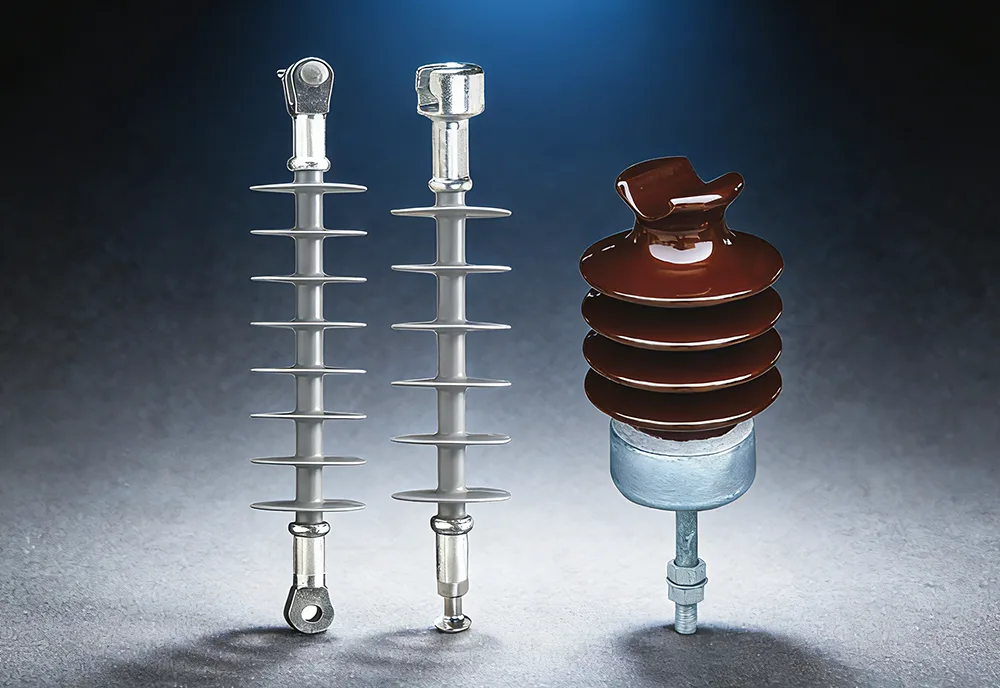

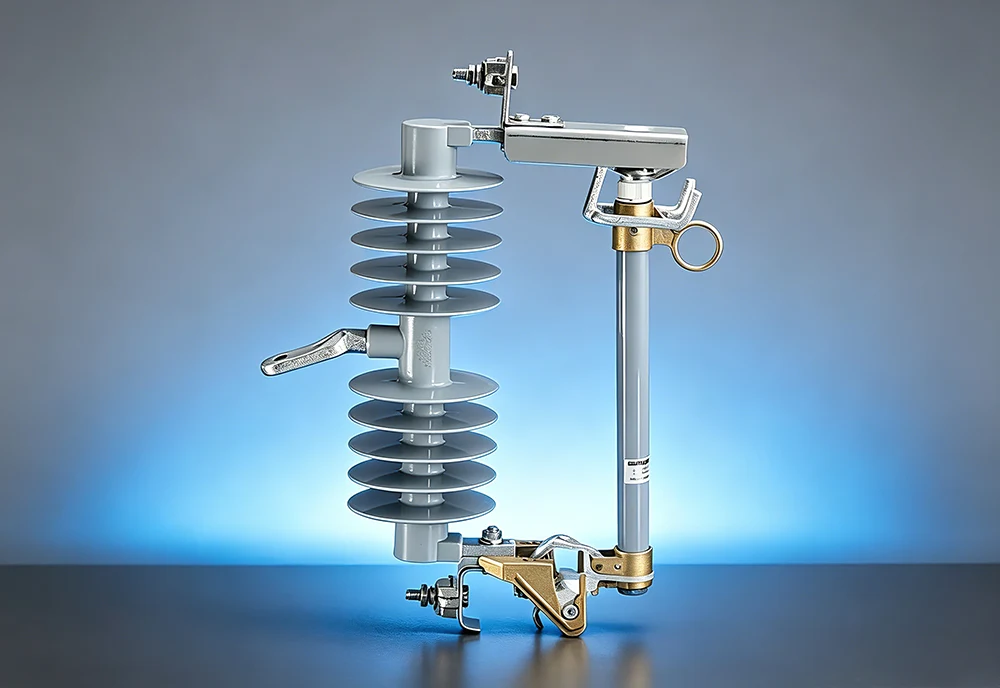

Cầu chì cắt/ Chống sét/ Cách điện/ Bộ ngắt kết nối

Sarah Electric hoạt động như một cơ sở sản xuất với dây chuyền sản xuất được tối ưu hóa hoàn toàn và khả năng cung cấp ổn định. Chúng tôi cung cấp nhiều loại máy biến áp điện—bao gồm cả loại khô và loại ngâm trong dầu—có nhiều cấp điện áp khác nhau. Các giải pháp này được thiết kế để thích ứng với nhiều tình huống kỹ thuật khác nhau, tạo điều kiện thuận lợi cho việc truyền tải và phân phối điện hiệu quả cho cả ứng dụng dân dụng và công nghiệp.

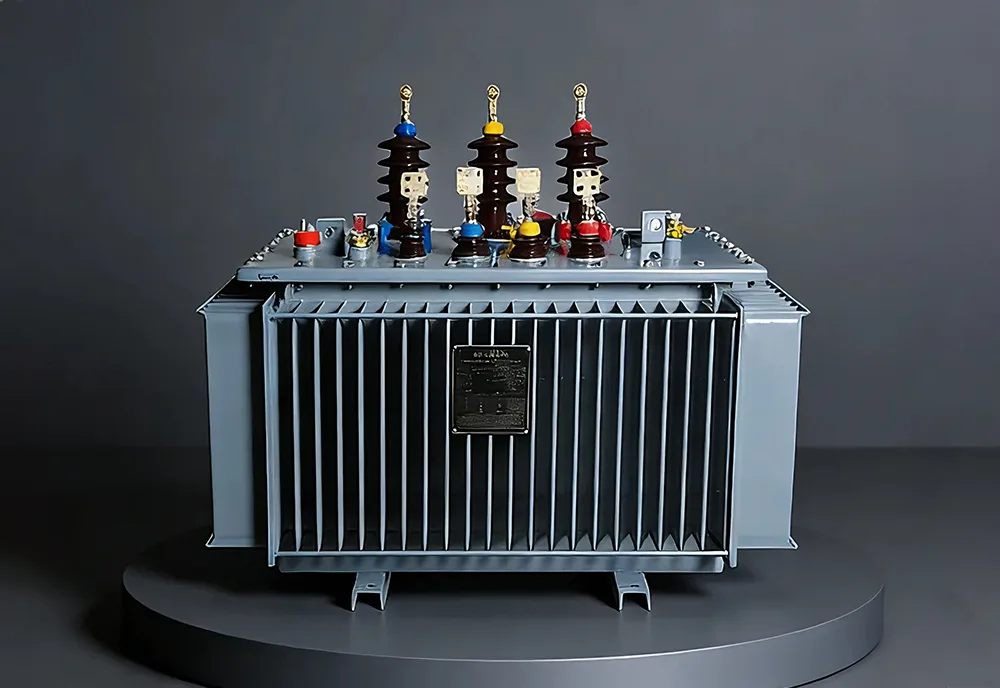

Máy biến áp điện hoạt động như thế nào?

Máy biến áp có cấu trúc bên trong chắc chắn và sử dụng cảm ứng điện từ để tạo điều kiện chuyển đổi điện áp trong quá trình vận hành.

Cấu trúc cơ bản của chúng bao gồm một lõi sắt kín và các cuộn dây điện áp cao và thấp quấn quanh nó. Khi dòng điện xoay chiều được đặt vào phía điện áp cao, một từ trường xoay chiều sẽ được tạo ra trong lõi sắt. Khi từ trường này đi qua phía điện áp thấp, nó sẽ tạo ra một điện áp xoay chiều mới bên trong cuộn dây điện áp thấp.

Bằng cách điều chỉnh tỷ lệ vòng dây giữa cuộn dây đầu vào và đầu ra, máy biến áp có thể giảm điện áp một cách chính xác, từ đó đáp ứng các yêu cầu cụ thể của dự án.

Các loại máy biến áp điện khác nhau là gì?

1. Máy biến áp phân phối

Đặc trưng: Lắp đặt ở cuối đường dây phân phối; có khả năng hoạt động liên tục lâu dài; công suất thường dao động từ 25 kVA đến 5.000 kVA.

Chức năng: Chuyển đổi nguồn điện trung thế thành nguồn điện hạ thế.

Ứng dụng phổ biến: Tòa nhà dân cư, tòa nhà thương mại, lưới điện nông thôn, khu công nghiệp, v.v.

2. Máy biến áp điện

Đặc trưng: Công suất lớn; hiệu quả hoạt động cao; thích hợp cho hệ thống điện áp cao hoặc siêu cao áp.

Chức năng: Chịu trách nhiệm tăng hoặc giảm điện áp cao.

Ứng dụng phổ biến: Nhà máy phát điện, lưới điện truyền tải và trạm biến áp quy mô lớn.

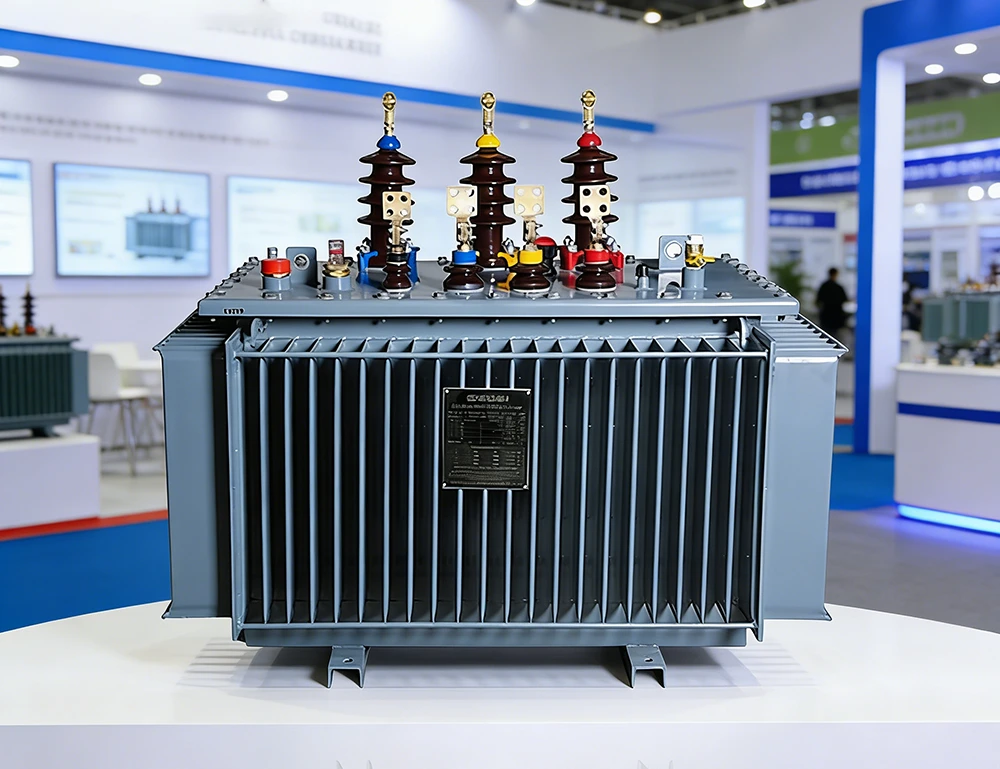

3. Máy biến áp ngâm dầu

Đặc trưng: Sử dụng dầu cách điện để làm mát và cách nhiệt; có khả năng tản nhiệt mạnh mẽ, khả năng chịu quá tải tuyệt vời và hoạt động ổn định.

Ứng dụng phổ biến: Hệ thống phân phối điện, cơ sở sản xuất công nghiệp, nhà máy điện năng lượng mới và môi trường lắp đặt ngoài trời.

4. Máy biến áp loại khô

Đặc trưng: Không sử dụng dầu cách điện; dựa vào không khí hoặc nhựa epoxy để cách nhiệt và tản nhiệt; mang lại khả năng chống cháy tuyệt vời, an toàn và thân thiện với môi trường.

Ứng dụng phổ biến: Các khu vực có lượng người đi bộ cao, bệnh viện, trường học và các khu vực quan trọng khác.

5. Máy biến áp gắn cột

Đặc trưng: Lắp đặt trên cột điện; yêu cầu không gian mặt đất tối thiểu; đòi hỏi chi phí đầu tư ban đầu thấp.

Ứng dụng phổ biến: Hệ thống phân phối điện nông thôn và ngoại thành.

6. Máy biến áp gắn trên pad

Đặc trưng: Có thiết kế tủ kín hoàn toàn; được lắp đặt trên tấm bê tông trên mặt đất; mang lại độ an toàn cao, khả năng bảo vệ vượt trội trước các yếu tố bên ngoài và độ ồn thấp.

Ứng dụng phổ biến: Các khu thương mại và cộng đồng dân cư trong khu vực đô thị.

7. Máy biến áp cách ly

Đặc trưng: Giảm nhiễu điện thông qua cách ly điện; có tính năng tách biệt hoàn toàn giữa các mạch đầu vào và đầu ra.

Chức năng: Tăng cường an toàn thiết bị và cải thiện chất lượng điện năng.

Ứng dụng phổ biến: Thiết bị y tế, hệ thống điều khiển tự động hóa, dụng cụ chính xác và thiết bị liên lạc.

8. Máy biến áp lò

Đặc trưng: Có khả năng tạo ra dòng điện cực cao; sở hữu khả năng chịu ngắn mạch mạnh mẽ và khả năng chống chịu tải va đập cao.

Chức năng: Cung cấp năng lượng cho các thiết bị tiêu thụ năng lượng cao, chẳng hạn như lò hồ quang điện và lò luyện kim.

Ứng dụng phổ biến: Nhà máy thép, công nghiệp luyện kim và cơ sở chế biến kim loại màu.

Bảng so sánh nhanh

Tại sao máy biến áp lại cần thiết cho xã hội hiện đại?

Bởi vì hoạt động bình thường của hệ thống điện phụ thuộc hoàn toàn vào máy biến áp; từ nhà máy điện đến người dùng cuối, hầu như mỗi kilowatt giờ điện đều phải đi qua máy biến áp.

Máy biến áp hiệu suất cao không chỉ hỗ trợ chuyển đổi điện áp mà còn giúp người dùng:

● Nâng cao hiệu suất truyền tải điện

● Giảm thiểu tổn thất năng lượng

● Bảo vệ an toàn thiết bị

● Cải thiện độ ổn định của nguồn điện

● Giảm chi phí vận hành dài hạn

Làm thế nào để chọn điện áp máy biến áp?

I. Lựa chọn điện áp phía cao áp

Điện áp phía cao áp của máy biến áp phụ thuộc vào kết cấu lưới điện cục bộ; nó phải phù hợp chính xác với điện áp truyền tải của lưới điện công cộng hoặc trạm biến áp thượng nguồn phục vụ khu vực dự án.

Vui lòng tham khảo các nguyên tắc về điện áp sau—dựa trên yêu cầu cụ thể của quốc gia, khu vực và dự án của bạn—hoặc tham khảo ý kiến ​​trực tiếp của Sarah Electric:

11 kV: Vương quốc Anh, Đông Nam Á, Châu Phi, Úc, Ấn Độ và các khu vực khác sử dụng hệ thống điện dựa trên Khối thịnh vượng chung.

33 kV / 35 kV: Thường được sử dụng trong các khu công nghiệp quy mô lớn, trạm biến áp cỡ trung bình hoặc hệ thống thu gom năng lượng mới.

10 kV / 20 kV: Trung Quốc đại lục và một số nước châu Âu.

13,8 kV / 4,16 kV: Được sử dụng rộng rãi ở Bắc Mỹ (tiêu chuẩn Hoa Kỳ) và một số vùng ở Nam Mỹ.

II. Lựa chọn điện áp phía hạ thế

Điện áp ở phía hạ áp của máy biến áp phụ thuộc vào thiết bị tải sử dụng cuối; nó phải phù hợp với điện áp hoạt động định mức của dây chuyền sản xuất nhà máy, tòa nhà thương mại hoặc lưới điện dân dụng mà nó phục vụ.

Điện ba pha công nghiệp: Dùng để dẫn động máy móc hạng nặng, động cơ điện, bộ truyền động biến tần (VFD), v.v.

Nếu dự án nằm trong khu vực áp dụng các tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC), thì thường chọn 400 V (hoặc 415 V theo tiêu chuẩn cũ hơn).

Nếu dự án nằm ở Bắc Mỹ (tiêu chuẩn Hoa Kỳ), có thể cần 480 V hoặc 208 V.

Điện dân dụng / điện một pha: Dùng cho chiếu sáng, thiết bị văn phòng và các thiết bị tiêu chuẩn trong gia đình.

Các lựa chọn phổ biến bao gồm 220 V, 230 V hoặc 240 V.

Cần bắt đầu một dự án mới? Hãy cung cấp ngay những thông tin sau và Sarah Electric sẽ phản hồi ngay cho bạn:

✓ Điện áp sơ cấp

✓ Điện áp thứ cấp

✓ Công suất yêu cầu (kVA)

✓ Tần số (50Hz hoặc 60Hz)

✓ Môi trường lắp đặt (Trong nhà hoặc ngoài trời)

✓ Độ cao

✓ Vị trí dự án (Quốc gia)

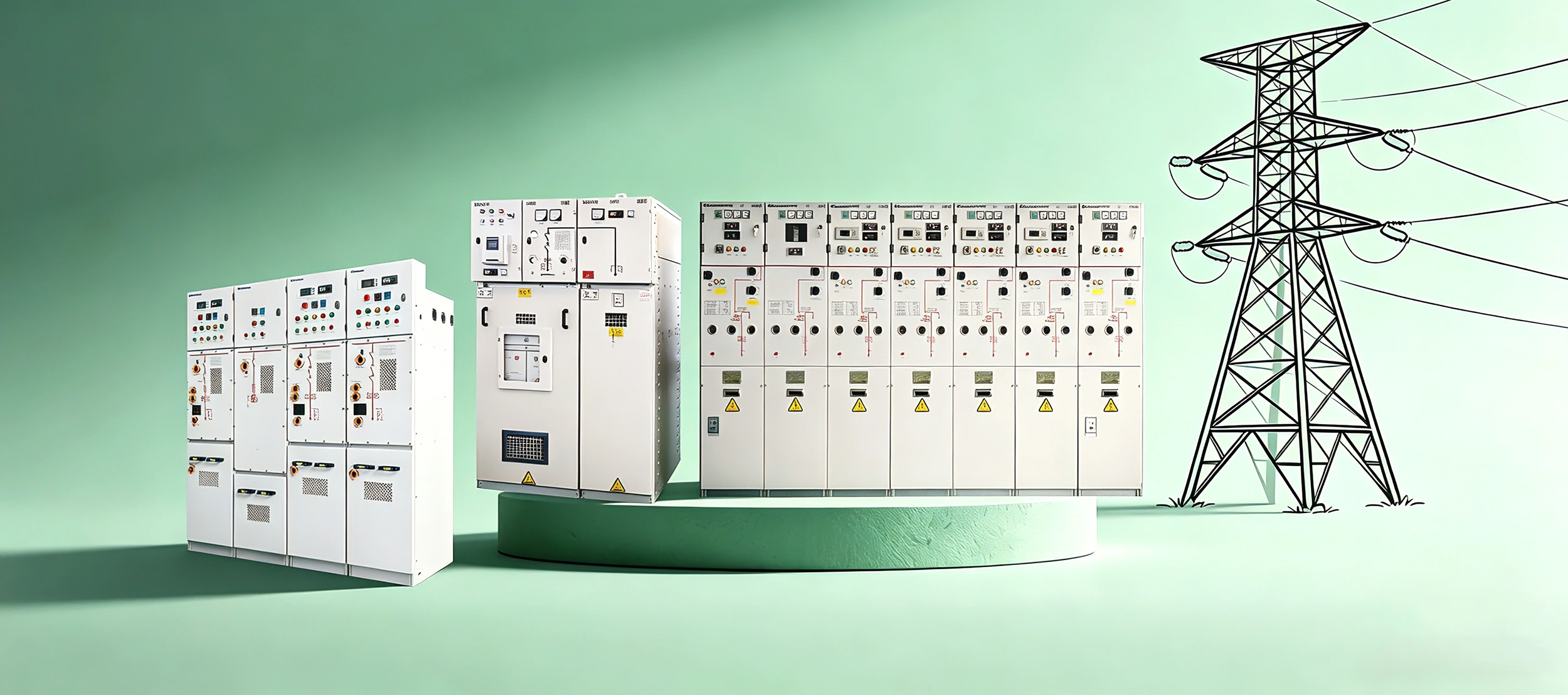

Bạn đang tìm nhà sản xuất và nhà cung cấp trạm biến áp dạng hộp đáng tin cậy? Sarah Electric cung cấp các giải pháp tùy chỉnh có thiết kế ngoài trời được chế tạo sẵn tại nhà máy, theo mô-đun và khép kín hoàn toàn. Thiết bị này có khả năng chống ăn mòn, chống ẩm và chống trộm, lý tưởng cho mạng lưới phân phối đô thị, ứng dụng công nghiệp, lĩnh vực năng lượng mới và nhu cầu cung cấp điện tạm thời.

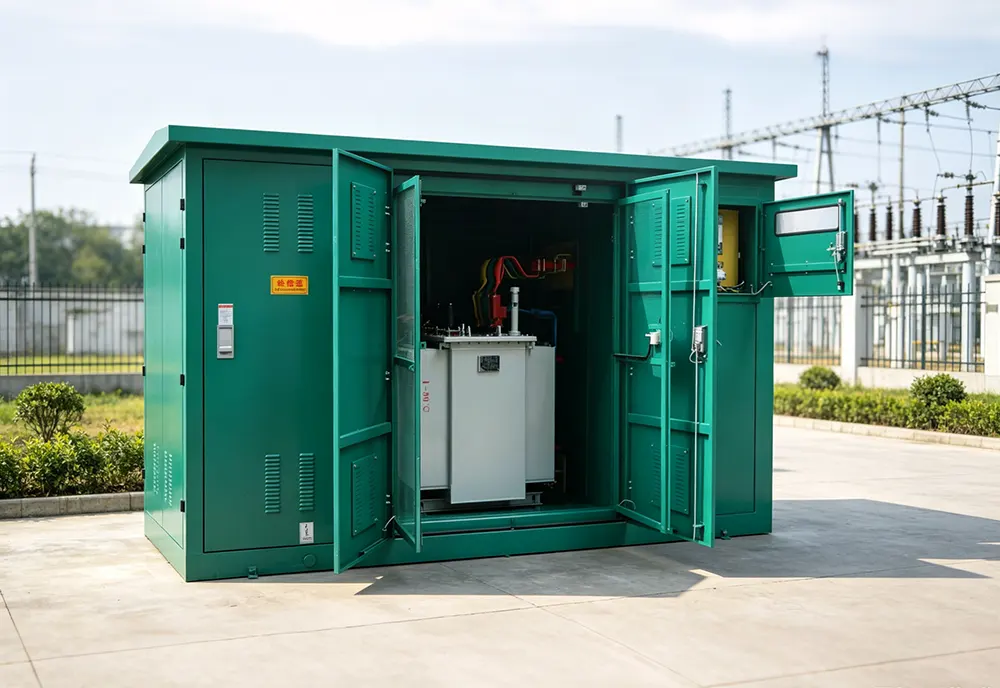

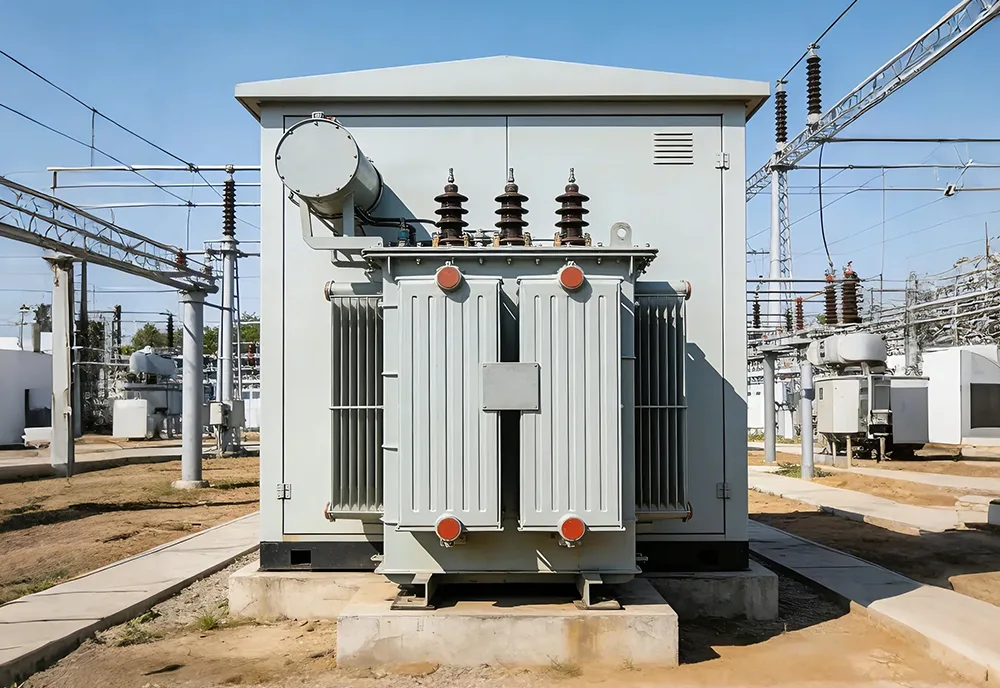

Nguyên lý làm việc của trạm biến áp kiểu hộp là gì?

1. Quy trình làm việc cơ bản

Lấy trạm biến áp kiểu hộp 10kV/0,4kV điển hình làm ví dụ, quy trình làm việc có thể được tóm tắt như sau: Lưới điện trung áp (10kV) → Thiết bị đóng cắt cao áp → Máy biến áp phân phối → Thiết bị đóng cắt hạ thế → Thiết bị người dùng (400V).

2. Nguyên tắc làm việc của từng bộ phận

● Nguồn điện vào phía cao áp

Trạm biến áp kiểu hộp trước tiên kết nối với lưới điện thông qua đường dây cao áp đến. Phía cao áp có nhiệm vụ chính là nhận năng lượng điện từ lưới điện, điều khiển nguồn điện (bật/tắt) và bảo vệ máy biến áp.

● Điều khiển và bảo vệ thông qua thiết bị đóng cắt điện áp cao

Sau khi vào trạm biến áp, điện cao thế đầu tiên đi qua thiết bị đóng cắt cao áp.

Trong điều kiện bình thường, thiết bị đóng cắt điều khiển dòng điện vào máy biến áp. Trong trường hợp xảy ra lỗi, các thiết bị bảo vệ sẽ phát hiện sự bất thường và kích hoạt thiết bị đóng cắt để ngắt dòng điện sự cố, từ đó bảo vệ máy biến áp và đường dây, đồng thời ngăn chặn lỗi leo thang.

● Biến đổi điện áp bằng máy biến áp

Đây là giai đoạn cốt lõi trong hoạt động chung của trạm biến áp; máy biến áp thực hiện sự biến đổi điện áp dựa trên nguyên lý cảm ứng điện từ.

Điện cao áp đi vào cuộn dây điện áp cao của máy biến áp, lõi sắt truyền năng lượng từ tính và cuộn dây điện áp thấp tạo ra điện áp thấp. Việc giảm điện áp đạt được thông qua việc thiết kế cuộn dây và điều chỉnh tỷ số vòng dây.

● Phân phối điện ở phía điện áp thấp

Dòng điện được hạ áp bởi máy biến áp đi vào tủ điện hạ thế. Thiết bị đóng cắt điện áp thấp có nhiệm vụ phân phối điện, kiểm soát tải và bảo vệ quá tải.

Cuối cùng, điện được phân phối và cung cấp cho các ứng dụng như thiết bị nhà máy, hệ thống chiếu sáng tòa nhà, hệ thống động cơ và thiết bị sạc.

Cấu trúc thiết bị cơ bản

Trạm biến áp kiểu hộp gồm có 3 ngăn độc lập:

1. Ngăn cao áp (HV)

Chịu trách nhiệm tiếp nhận nguồn điện cao thế 10kV hoặc 35kV. Nó chứa các công tắc tải HV, cầu dao, cầu chì,thiết bị chống sétvà các thiết bị bảo vệ và đo lường để hỗ trợ việc cấp nguồn, điều khiển và bảo vệ.

2. Ngăn máy biến áp

Giảm điện áp cao (ví dụ: 10kV/35kV) xuống điện áp thấp (ví dụ: 0,4kV).

Các tùy chọn máy biến áp bao gồm loại ngâm trong dầu (S13/S22) hoặc loại khô (SCB); công suất thường không vượt quá 1600kVA (thường là 1250kVA đối với các ứng dụng dân dụng).

3. Ngăn hạ thế (LV)

Chịu trách nhiệm phân phối điện. Nó chứa công tắc chính LV, mạch điện ra, bù công suất phản kháng (tủ tụ điện), đo năng lượng và thiết bị giám sát thông minh.

4. Bao vây

Được chế tạo từ các tấm thép hoặc tấm composite phủ Al-Zn, có khả năng chống ẩm, rỉ sét, bụi, động vật gặm nhấm, cháy và trộm cũng như các đặc tính cách nhiệt.

Xếp hạng bảo vệ nằm trong khoảng từ IP23 đến IP44; có sẵn tùy chỉnh và thiết bị hoạt động đáng tin cậy ở nhiệt độ môi trường xung quanh từ -40°C đến +40°C.

Các kịch bản ứng dụng cho trạm biến áp kiểu hộp là gì?

1. Mạng lưới phân phối công cộng đô thị: Các khu dân cư phức hợp, phố đi bộ thương mại, bãi đỗ xe ngầm, hệ thống chiếu sáng đường và hầm đô thị.

2. Sản xuất năng lượng mới: Các nhà máy điện quang điện (PV) tập trung và các trang trại gió trên bờ/ngoài khơi (đóng vai trò là nút tăng cường và kết nối lưới).

3. Công nghiệp và cơ sở hạ tầng: Khu khai thác mỏ, khu hóa dầu, trung tâm siêu sạc EV và trung tâm dữ liệu.

4. Cung cấp điện tạm thời và khẩn cấp: Nguồn điện tạm thời cho các công trường xây dựng và cung cấp điện di động nhanh chóng để ứng phó khẩn cấp sau thảm họa.

Trạm biến áp kiểu hộp so với Trạm biến áp truyền thống: Sự khác biệt

Hỗ trợ kỹ thuật sau bán hàng của Sarah Electric

1. Hướng dẫn lắp đặt và vận hành tại chỗ

Theo yêu cầu của hợp đồng dự án, Sarah Electric có thể cử các kỹ sư điện cao cấp đến các địa điểm dự án ở nước ngoài để giám sát việc lắp đặt và thử nghiệm các trạm biến áp kiểu hộp.

Chúng tôi hỗ trợ khách hàng thực hiện kiểm tra điện trở mạch, kiểm tra điện áp chịu đựng (kiểm tra Hi-Pot), kiểm tra độ kín khí SF6 và xác minh cài đặt cho rơle bảo vệ dựa trên bộ vi xử lý.

2. Hệ thống hỗ trợ chuyên gia từ xa

Tận dụng hơn 20 năm kinh nghiệm, Sarah Electric đã thành lập một nhóm hỗ trợ kỹ thuật chuyên dụng có khả năng cung cấp phản hồi nhanh chóng và kế hoạch khắc phục sự cố sơ bộ trong vòng 24 giờ.

Chúng tôi cung cấp hướng dẫn từ xa thông qua liên kết video để hỗ trợ nhân viên O&M tại chỗ trong việc kiểm tra và khắc phục sự cố thiết bị.

3. Đào tạo Khách hàng O&M

Chúng tôi cung cấp đào tạo cho các công ty điện lực ở nước ngoài và đội ngũ kỹ thuật địa phương trong các lĩnh vực sau:

● Quy trình vận hành thiết bị an toàn (ngăn ngừa vận hành sai và hệ thống khóa liên động "Năm phòng ngừa").

● Danh sách kiểm tra bảo trì phòng ngừa (PM).

● Phương pháp giám sát phóng điện cục bộ (PD) và kiểm tra nhiệt độ bằng tia hồng ngoại.

Câu hỏi thường gặp

Câu hỏi: Vỏ trạm biến áp dạng hộp của Sarah Electric có chịu được môi trường khắc nghiệt không?

Trả lời: Vỏ bọc của chúng tôi có các thiết kế bảo vệ và chống ăn mòn hạng nặng, tùy chỉnh, phù hợp với môi trường khắc nghiệt:

1. Lựa chọn vật liệu: Các lựa chọn bao gồm thép mạ kẽm nhúng nóng, tấm hợp kim Al-Zn, thép không gỉ (304/316L) hoặc tấm xi măng composite GFRC.

2. Lớp phủ chống ăn mòn: Bề mặt được hoàn thiện bằng lớp sơn tĩnh điện cường độ cao để chống ăn mòn do phun muối ven biển.

3. Kiểm soát môi trường: Được trang bị bộ điều khiển nhiệt độ/độ ẩm tự động và máy sưởi/máy hút ẩm; kết hợp với các tấm cách nhiệt dạng bánh sandwich, những tấm này ngăn chặn sự đóng băng ở những vùng lạnh và đoản mạch do ngưng tụ ở những khu vực có độ ẩm cao.

Hỏi: Nên chọn máy biến áp loại khô hay loại ngâm dầu cho trạm biến áp?

Trả lời: Nó phụ thuộc vào yêu cầu an toàn cháy nổ của môi trường lắp đặt và ngân sách của bạn:

1. Máy biến áp loại khô: Chống cháy, tự dập tắt và không có nguy cơ nhiễm bẩn dầu. Thích hợp lắp đặt gần khu dân cư (trung tâm thương mại, nhà cao tầng), tầng hầm hoặc những nơi có yêu cầu nghiêm ngặt về an toàn cháy nổ.

2. Máy biến áp ngâm trong dầu: Có khả năng tản nhiệt tuyệt vời, khả năng chịu quá tải mạnh và hiệu quả chi phí cao với chi phí bảo trì tương đối thấp. Thích hợp cho mạng lưới phân phối công cộng ngoài trời, khu công nghiệp và các trang trại quang điện hoặc gió từ xa.

Hỏi: Làm cách nào để chọn giữa trạm biến áp kiểu hộp kiểu Châu Âu và kiểu Mỹ?

MỘT:

Phong cách Châu Âu: Có các ngăn riêng biệt cho thiết bị đóng cắt điện áp cao/hạ thế vàmáy biến áp; cung cấp cấu hình linh hoạt, bảo vệ toàn diện và bảo trì dễ dàng nhưng có phạm vi hoạt động lớn hơn. Thích hợp cho khu dân cư đô thị và các doanh nghiệp công nghiệp/khai thác mỏ.

Kiểu Mỹ: Thiết bị đóng cắt cao áp và máy biến áp dùng chung một thùng dầu; kích thước nhỏ gọn (khoảng 1/3 kiểu Châu Âu), chi phí thấp hơn và được niêm phong hoàn toàn/không cần bảo trì, mặc dù việc bảo trì khó khăn hơn và các tính năng bảo vệ đơn giản hơn. Thích hợp cho các khu vực ven biển, trang trại gió và những địa điểm có không gian hạn chế.

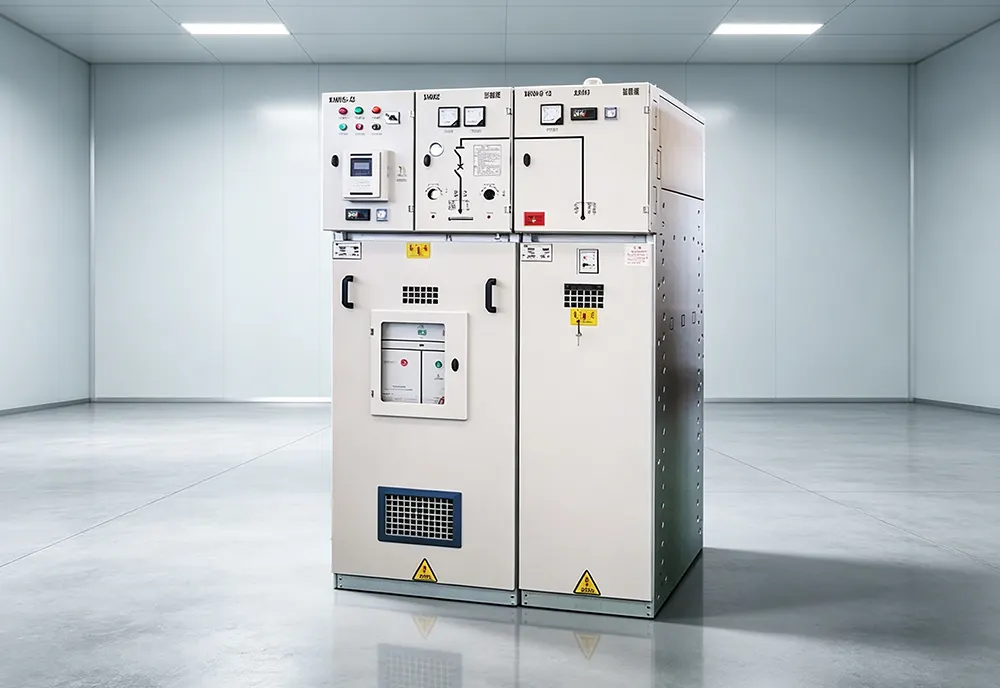

Thiết bị đóng cắt là một trong những dòng sản phẩm được cung cấp bởi Sarah Electric, bao gồm cả ứng dụng điện áp cao và điện áp thấp. Trong các giải pháp thiết bị điện của chúng tôi, dòng sản phẩm này kiểm soát việc chuyển mạch và nhanh chóng ngắt dòng điện bất thường khi có sự cố, từ đó bảo vệmáy biến áp, dây cáp, thiết bị phát điện và tải điện.

Chức năng của thiết bị chuyển mạch là gì?

1. Chức năng điều khiển

Để đáp ứng nhu cầu vận hành và bảo trì, thiết bị đóng cắt có thể kết nối hoặc ngắt kết nối các đường dây điện áp cao và hạ thế cụ thể bất cứ lúc nào—ví dụ: cắt điện đến một khu vực cụ thể trong thời gian mất điện liên quan đến bảo trì.

2. Chức năng bảo vệ

Trong trường hợp bị sét đánh, đoản mạch hoặc quá tải nghiêm trọng, các thiết bị bảo vệ thông minh bên trong sẽ ngay lập tức kích hoạt cầu dao ngắt mạch, cách ly phần bị lỗi và bảo vệ các tài sản hạ nguồn có giá trị như máy biến áp và động cơ.

3. Cách ly an toàn

Nó cung cấp một điểm ngắt kết nối vật lý có thể nhìn thấy được hoặc có độ tin cậy cao, đảm bảo rằng nguồn điện cao áp không vô tình được cấp điện trong khi nhân viên bảo trì đang làm việc dưới lòng đất hoặc trên các cột điện.

Thành phần chính

1. Bộ ngắt mạch

Chức năng: Thường đóng và cắt dòng tải; ngắt dòng điện ngắn mạch.

Các loại phổ biến: Máy cắt chân không, Máy cắt SF₆, Máy cắt không khí.

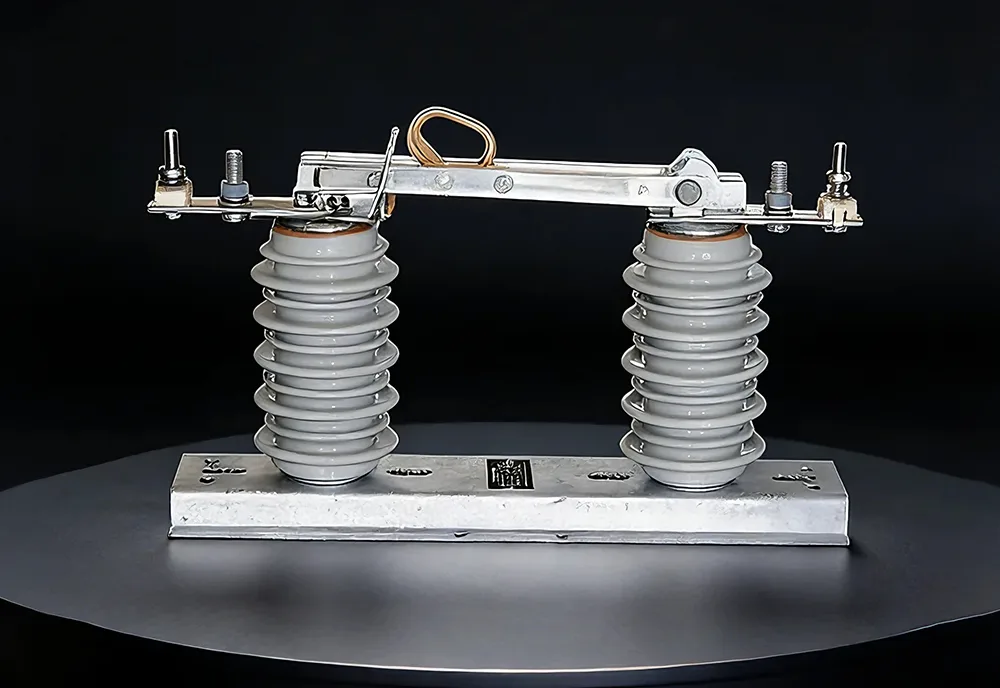

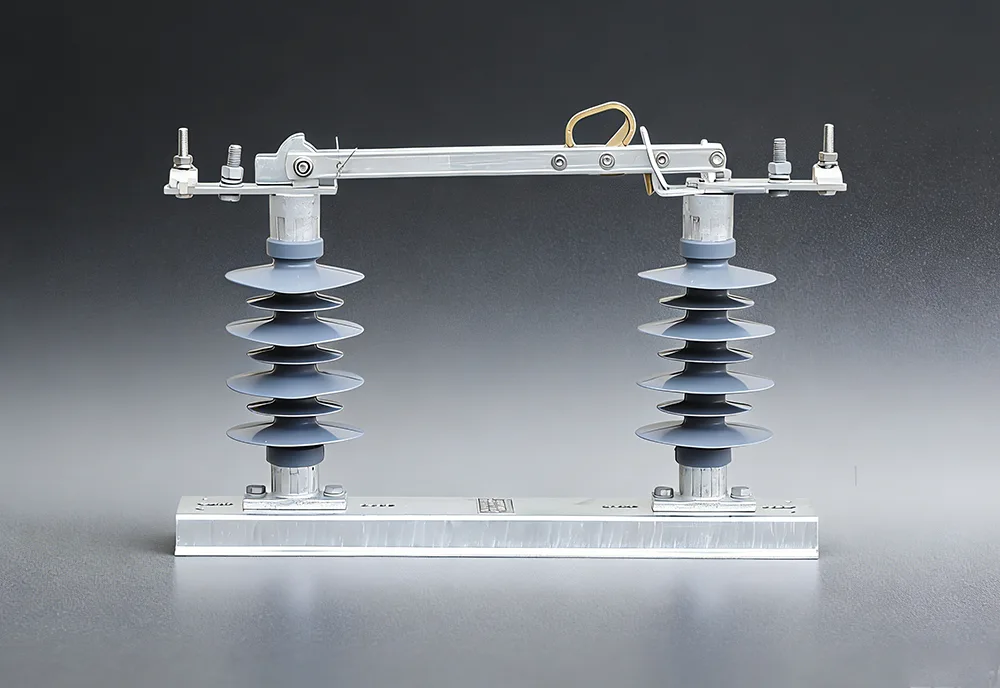

2. Ngắt kết nối công tắc

Chức năng: Cung cấp một điểm ngắt có thể nhìn thấy để cách ly trong quá trình bảo trì.

Đặc điểm: Không thể ngắt dòng điện sự cố cao.

3. Thanh cái

Chức năng: Thu thập và phân phối năng lượng điện; đóng vai trò là thành phần mang dòng điện chính trong thiết bị đóng cắt.

4. Rơ le bảo vệ

Chức năng: Phát hiện dòng điện bất thường, điện áp bất thường và lỗi chạm đất và gửi tín hiệu ngắt đến cầu dao.

5. CT/PT

CT (Máy biến dòng): Dùng để đo dòng điện và cung cấp tín hiệu bảo vệ.

PT (Máy biến thế tiềm năng): Được sử dụng để đo điện áp và bảo vệ điện áp.

Các phân loại phổ biến của thiết bị chuyển mạch là gì?

● Phân loại theo cấp điện áp

● Theo vị trí lắp đặt

Loại trong nhà: Được lắp đặt trong phòng phân phối điện hoặc thiết bị đóng cắt; yêu cầu bảo vệ xâm nhập thấp hơn.

Loại ngoài trời: Lắp đặt ngoài trời; yêu cầu khả năng chống nước, bụi và ăn mòn.

● Bằng phương tiện cách nhiệt

Thiết bị đóng cắt cách điện bằng không khí (AIS): Sử dụng không khí làm môi trường cách điện; dấu chân lớn hơn; công nghệ trưởng thành.

Thiết bị đóng cắt cách điện bằng khí SF₆ (GIS): Sử dụng khí SF₆ để cách điện và dập tắt hồ quang; kích thước nhỏ gọn; thích hợp cho các vị trí bị hạn chế về không gian.

Thiết bị đóng cắt cách điện rắn: Sử dụng vật liệu cách điện rắn như nhựa epoxy; không cần bảo trì.

Sự khác biệt giữa thiết bị đóng cắt và thiết bị liên quan

Phòng ngừa an toàn vận hành

▷ An toàn cá nhân

1. Người vận hành phải đeo thiết bị bảo hộ cá nhân (PPE) thích hợp—bao gồm găng tay cách điện, ủng cách điện, mũ cứng và kính bảo hộ—khi thực hiện bất kỳ thao tác nào trên thiết bị đóng cắt.

2. Khi vận hành thiết bị điện áp cao, phải sử dụng máy dò điện áp định mức cho cấp điện áp thích hợp để xác minh việc không có điện áp.

3. Trước khi bảo trì, phải thực hiện quy trình an toàn gồm bốn bước: Tắt nguồn → Xác minh điện áp → Nối đất → Đặt biển cảnh báo.

4. Nghiêm cấm vào phòng thiết bị đóng cắt điện áp cao một mình.

5. Sau khi mở cửa tủ, hãy kiểm tra xem thiết bị đã được ngắt điện và nối đất trước khi bước vào.

▷ An toàn thiết bị

1. Không được tự ý thay đổi cài đặt bảo vệ; mọi sửa đổi đều cần có sự chấp thuận kỹ thuật.

2. Dao cách ly, dao nối đất trong khoang dự phòng phải được giữ đúng vị trí và khóa.

3. Không được phép để lại dụng cụ hoặc mảnh vụn nào bên trong tủ.

4. Không được cấp nguồn cho đến khi cửa ngăn cáp được đóng lại.

5. Ngăn chặn động vật nhỏ vào tủ; Nên niêm phong các điểm vào cáp và lắp đặt các rào cản chống gặm nhấm.

▷ Quy trình ứng phó khẩn cấp

1. Cháy bên trong tủ: Ngắt ngay nguồn điện thượng nguồn; sử dụng bình chữa cháy CO₂ hoặc bột khô; việc sử dụng nước bị nghiêm cấm.

2. Rò rỉ khí SF₆: Nhân viên phải sơ tán ngay lập tức và thông gió cho khu vực; chỉ được phép vào để khắc phục khi đeo mặt nạ phòng độc.

3. Cầu dao không hoạt động: Không buộc phải đóng nhiều lần; điều tra và giải quyết nguyên nhân trước khi tiến hành.

4. Ngắt mạch thanh cái: Xác định vị trí điểm lỗi, khắc phục lỗi và sau đó cố gắng khôi phục nguồn điện từng phần.

Câu hỏi thường gặp

Hỏi: Các yêu cầu nghiêm ngặt về trình tự vận hành đối với cầu dao cách ly và cầu dao là gì?

MỘT:

Trình tự tắt nguồn: Đầu tiên, mở cầu dao (dòng điện ngắt) → sau đó mở cầu dao phía tải → cuối cùng, mở cầu dao phía nguồn.

Trình tự bật nguồn: Đầu tiên, đóng cầu dao phía nguồn → sau đó đóng cầu dao phía tải → cuối cùng, đóng cầu dao.

Quy tắc vàng: Không bao giờ được vận hành thiết bị ngắt kết nối khi có tải.

Q: Những thông số chính nào được yêu cầu khi mua thiết bị đóng cắt?

Đáp: Vui lòng cung cấp những thông tin sau cho Sarah Electric:

Thông số hệ thống: Điện áp định mức, điện áp hoạt động tối đa, tần số định mức.

Thông số hiện tại: Dòng điện định mức cho thanh cái chính và nhánh, dòng điện chịu được trong thời gian ngắn định mức (ví dụ: 25kA/4s), dòng điện chịu được đỉnh định mức.

Điều kiện môi trường: Vị trí lắp đặt (trong nhà/ngoài trời), nhiệt độ môi trường tối đa/tối thiểu, độ cao, mức độ ô nhiễm.

Chi tiết cấu hình: Sơ đồ mạch sơ cấp (sơ đồ đường đơn), sơ đồ điều khiển thứ cấp, yêu cầu cấu hình bảo vệ.

Câu hỏi: Thiết bị đóng cắt của Sarah Electric có thể tích hợp liền mạch với SCADA hoặc hệ thống lưới điện thông minh không?

Đ: Vâng. Ngăn điều khiển thứ cấp của thiết bị đóng cắt của chúng tôi đạt tiêu chuẩn với rơle bảo vệ tích hợp dựa trên bộ vi xử lý, hỗ trợ các giao thức truyền thông nguồn quốc tế chính thống như IEC 61850, Modbus-RTU/TCP và DNP3.0.

Kết hợp với máy biến áp dụng cụ CT/VT có độ chính xác cao tích hợp và cơ chế vận hành cơ giới, hệ thống có thể truyền trực tiếp dòng điện, điện áp, trạng thái chuyển mạch và cảnh báo lỗi đến phòng điều khiển chính hoặc hệ thống SCADA dựa trên đám mây, cho phép đo từ xa, truyền tín hiệu từ xa và điều khiển từ xa.

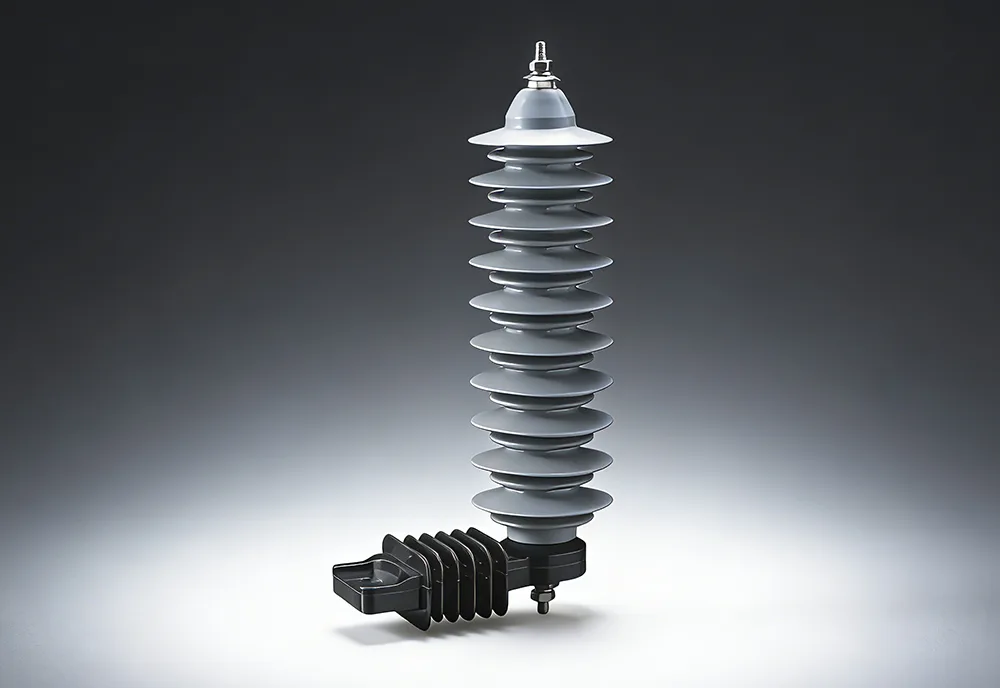

Sarah Electric là nhà sản xuất và cung cấp thiết bị chống sét có trụ sở tại Trung Quốc. Sản phẩm của chúng tôi bảo vệ máy biến áp và các thiết bị điện đắt tiền khác khỏi hư hỏng do quá điện áp; chúng có khả năng phản ứng nhanh khi xảy ra điện áp nguy hiểm, từ đó giảm thiểu nguy cơ hư hỏng thiết bị và đảm bảo hệ thống cung cấp điện hoạt động ổn định.

Chức năng chính của thiết bị chống sét là gì?

1. Ngăn chặn xung điện áp cao

Khi lưới điện bị sét đánh hoặc xảy ra hiện tượng quá điện áp chuyển mạch bên trong, các xung điện áp cực cao—đạt mức cao hơn vài hoặc thậm chí hàng chục lần so với điện áp hoạt động bình thường—được tạo ra ngay lập tức trong lưới điện; thiết bị bảo vệ là cần thiết để ngăn chặn những sự đột biến này.

2. Chuyển hướng an toàn xuống mặt đất

Nếu không được bảo vệ, các sóng xung điện áp cao này sẽ ngay lập tức làm thủng lớp cách điện của cuộn dây.máy biến áp, dẫn đến cháy thiết bị hoặc thậm chí gây nổ.

Thiết bị chống sét phản ứng trong vòng vài micro giây để chuyển hướng dòng điện có sức tàn phá lớn này vào trái đất một cách an toàn.

3. Tự động trở lại hoạt động bình thường

Khi tình trạng quá điện áp giảm xuống và lưới điện trở lại điện áp hoạt động bình thường, thiết bị chống sét ngay lập tức chuyển sang trạng thái trở kháng cao, nhờ đó đảm bảo rằng việc truyền tải điện bình thường không bị ảnh hưởng.

Những vấn đề gì những người bắt giữ đột ngột có thể giải quyết?

Sự cố 1: Hư hỏng thiết bị do sét quá điện áp

Khi sét đánh trực tiếp vào đường dây truyền tải - hoặc khi sự phóng điện của khí quyển tạo ra dòng điện lớn trong đường dây - nó sẽ tạo ra các sóng xung điện áp cao tức thời đạt tới hàng chục hoặc thậm chí hàng trăm nghìn volt.

Giải pháp của chúng tôi: Thiết bị chống sét phản ứng trong vòng nano giây, nhanh chóng chuyển sang trạng thái dẫn điện để chuyển hướng dòng sét xuống đất một cách an toàn.

Vấn đề 2: Dao động của hệ thống được kích hoạt bằng cách chuyển mạch quá điện áp

Trong quá trình vận hành lưới điện—chẳng hạn như ngắt kết nối các tải nặng hoặc tắt máy biến áp không tải—sự trao đổi năng lượng giữa các thành phần cảm ứng và điện dung có thể gây ra hiện tượng quá điện áp chuyển mạch bên trong hệ thống.

Giải pháp của chúng tôi: Thiết bị chống sét có khả năng hấp thụ năng lượng phi tuyến đặc biệt, làm phẳng hiệu quả các quá độ điện áp gây ra bởi các hoạt động chuyển mạch bên trong này và ổn định điện áp hệ thống.

Vấn đề 3: Thiệt hại kinh tế đáng kể và tiền phạt do mất điện

Nếu một máy biến áp hoặc thiết bị điện áp cao quan trọng khác bị hỏng do sự cố do đột biến gây ra, điều này thường dẫn đến tình trạng mất điện kéo dài và trên diện rộng.

Giải pháp của chúng tôi: Bằng cách chuyển hướng dòng điện tăng vọt một cách an toàn, các thiết bị của chúng tôi đảm bảo hoạt động liên tục của toàn bộ mạng lưới phân phối điện, từ đó giảm thiểu nguy cơ mất điện.

Vấn đề 4: Mối nguy hiểm về an toàn hệ thống trong điều kiện khí hậu khắc nghiệt và môi trường lưới điện phức tạp

Ở những khu vực thường có giông bão nghiêm trọng (chẳng hạn như khu vực mùa mưa ở Đông Nam Á hoặc khu vực khai thác mỏ ở Châu Phi)—hoặc ở những khu vực có lưới điện không ổn định—thiết bị điện tiêu chuẩn rất dễ bị ảnh hưởng bởi hiện tượng phóng điện cách điện thường xuyên hoặc sự cố đoản mạch.

Giải pháp của chúng tôi: Thiết bị chống sét do Sarah Electric sản xuất có vỏ cách nhiệt bằng composite chất lượng cao, mang lại khả năng chống ô nhiễm, độ ẩm và nguy cơ cháy nổ vượt trội.

So sánh loại

Câu hỏi thường gặp

Hỏi: Đối với hệ thống điện 11kV, nên chọn thiết bị chống sét cách điện bằng composite hay bằng sứ?

Trả lời: Nếu bạn ưu tiên thiết kế nhẹ, dễ lắp đặt và an toàn chống cháy nổ, chúng tôi thực sự khuyên bạn nên sử dụng thiết bị chống sét cách điện bằng composite.

Nếu ứng dụng của bạn liên quan đến cơ sở hạ tầng truyền thống và bạn yêu cầu tuổi thọ sử dụng đặc biệt dài, thiết bị chống sét cách điện bằng sứ vẫn là lựa chọn cổ điển.

Chúng tôi sản xuất cả hai loại sản phẩm và có thể đưa ra các đề xuất lựa chọn phù hợp dựa trên các điều kiện môi trường cụ thể của dự án của bạn.

Câu hỏi: Thiết bị chống sét của Sarah Electric có thể chịu được điều kiện thời tiết khắc nghiệt không?

Đ: Vâng. Sản phẩm của chúng tôi có khả năng chống mưa lớn, sương mù có độ mặn cao và cực lạnh; thiết kế kín hoàn toàn của chúng đảm bảo rằng các biến trở oxit kẽm bên trong vẫn được bảo vệ khỏi độ ẩm.

Hỏi: Thiết bị chống sét của bạn có phù hợp với các dự án quang điện (PV) và năng lượng mới không?

Đ: Chắc chắn rồi. Các nhà máy điện PV và hệ thống điện gió thường được lắp đặt ngoài trời nên dễ bị sét đánh và dao động điện áp; do đó, họ yêu cầu thiết bị chống sét hiệu suất cao để đảm bảo bảo vệ.
