Máy biến áp gắn trên cột 33kV là gì và nó hỗ trợ phân phối điện đáng tin cậy như thế nào?

2026-09-22 0 Để lại cho tôi một tin nhắn

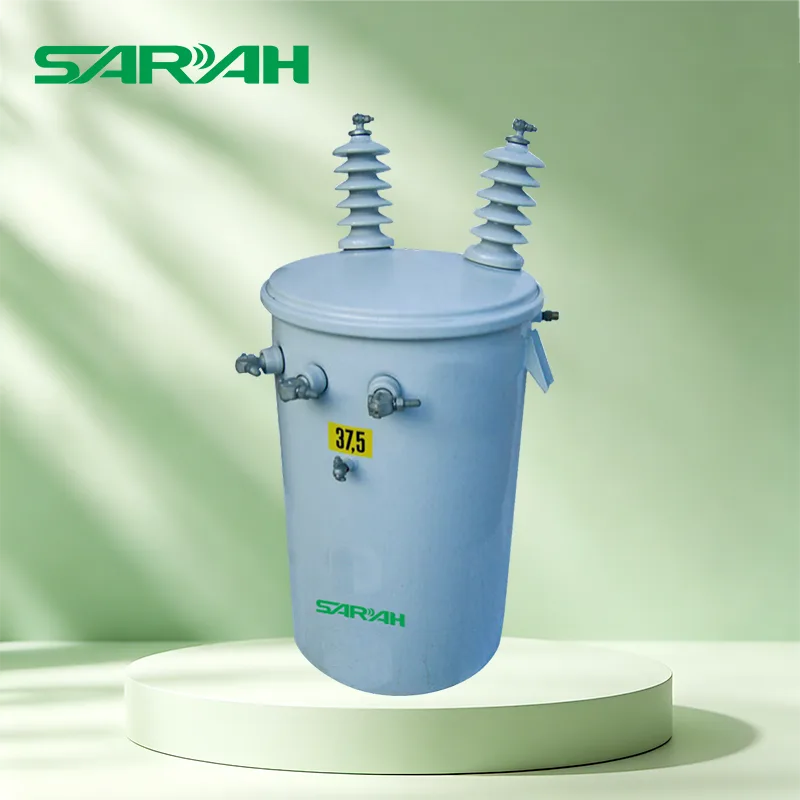

A Máy biến áp gắn cực 33kVlà máy biến áp phân phối trung áp được lắp đặt trên các cột điện hoặc công trình phụ trợ để giảm điện từ mạng phân phối 33kV xuống điện áp thấp hơn phù hợp cho các phụ tải dân dụng, nông nghiệp, thương mại, cơ sở hạ tầng hoặc công nghiệp chọn lọc. Việc lắp đặt trên cao có thể giúp tiết kiệm không gian mặt đất và tích hợp hiệu quả với mạng lưới phân phối trên cao. Tuy nhiên, việc triển khai thành công còn phụ thuộc vào việc lựa chọn công suất, tỷ số điện áp, mức cách điện, khả năng bảo vệ, tải trọng kết cấu, điều kiện môi trường và việc tuân thủ các yêu cầu tiện ích hiện hành có phù hợp hay không. Hướng dẫn này giải thích các yếu tố chính mà các kỹ sư dự án, nhà phân phối, nhà thầu và người mua hệ thống điện nên cân nhắc trước khi chỉ định máy biến áp.

Mục lục

Máy biến áp gắn cực 33kV là gì?
Máy biến áp gắn cực 33kV hoạt động như thế nào?
Các thành phần chính là gì?
Thông số kỹ thuật nào quan trọng?
Nó được sử dụng ở đâu?
Người mua nên cân nhắc điều gì trước khi lựa chọn?
Những yếu tố cài đặt nào ảnh hưởng đến hiệu suất?
Độ tin cậy và tuổi thọ dịch vụ có thể được cải thiện như thế nào?
Những sai lầm mua hàng phổ biến nào nên tránh?
Câu hỏi thường gặp
Phần kết luận

Máy biến áp gắn cực 33kV là gì?

A Máy biến áp gắn cực 33kVlà máy biến áp phân phối được thiết kế để nhận điện năng từ mạng trung thế có điện áp sơ cấp danh định là 33kV và chuyển đổi nó thành điện áp thấp hơn cho người dùng hạ lưu. Máy biến áp được lắp đặt trên mặt đất trên các cột hoặc bố trí hỗ trợ được thiết kế trên cao thay vì được đặt bên trong vỏ bọc trên mặt đất.

Cấu hình này đặc biệt hữu ích khi phân phối trên không vẫn là lựa chọn cơ sở hạ tầng thực tế. Điện khí hóa nông thôn, cơ sở nông nghiệp, cộng đồng phân tán, cơ sở hạ tầng ven đường và một số phụ tải thương mại có thể được hưởng lợi từ máy biến áp được đặt gần điểm tiêu thụ.

Máy biến áp gắn trên cột có thể được thiết kế theo cấu hình một pha hoặc ba pha tùy thuộc vào mạng lưới phân phối và yêu cầu tải. Cấu trúc máy biến áp điển hình có thể sử dụng thiết kế ngâm trong dầu với khả năng làm mát tự nhiên, mặc dù cấu hình cuối cùng phải luôn được xác định theo thông số kỹ thuật của dự án và các tiêu chuẩn tiện ích hiện hành.

Điểm mấu chốt:“33kV” mô tả cấp điện áp sơ cấp. Bản thân nó không xác định công suất, điện áp thứ cấp, cách bố trí pha, hệ thống cách điện hoặc cấu hình bảo vệ của máy biến áp.

Máy biến áp gắn cực 33kV hoạt động như thế nào?

Nguyên lý hoạt động cơ bản là cảm ứng điện từ. Năng lượng điện đi vào máy biến áp thông qua cuộn dây điện áp cao. Từ trường sinh ra trong lõi tạo ra một điện áp tương ứng trong cuộn dây điện áp thấp. Bằng cách sử dụng số vòng dây khác nhau ở cuộn sơ cấp và thứ cấp, máy biến áp sẽ giảm điện áp đầu vào xuống mức yêu cầu của thiết bị điện hạ lưu.

Đầu vào 33kV
Dòng điện trung thế đi vào qua phía HV.

Chuyển đổi từ tính
Lõi và cuộn dây truyền năng lượng thông qua cảm ứng điện từ.

Đầu ra điện áp thấp hơn
Phía LV cung cấp điện cho các tải được kết nối.

Máy biến áp không tạo ra năng lượng điện. Thay vào đó, nó thay đổi mức điện áp trong khi truyền tải điện giữa các mạch. Điện áp thứ cấp thực tế có thể thay đổi tùy theo hệ thống phân phối địa phương, thông số kỹ thuật của dự án và các yêu cầu về tiện ích.

Các thành phần chính là gì?

Một máy biến áp gắn trên cột đáng tin cậy không chỉ có một thùng chứa và hai cuộn dây. Mỗi thành phần góp phần vào hiệu suất điện, quản lý nhiệt, độ bền cơ học hoặc an toàn vận hành.

Thành phần	Chức năng chính	Tại sao nó quan trọng
lõi từ	Cung cấp đường dẫn từ tính	Ảnh hưởng đến tổn thất không tải và hiệu suất tổng thể
Cuộn dây HV & LV	Truyền năng lượng điện	Ảnh hưởng đến tỷ lệ điện áp, tổn thất, tăng nhiệt độ và hiệu suất ngắn mạch
Bể biến áp	Chứa tổ hợp hoạt động và môi trường cách điện	Cung cấp bảo vệ cơ học và môi trường
Ống lót	Cung cấp các kết nối điện cách điện	Quan trọng đối với các kết nối HV và LV an toàn
Hệ thống làm mát	Tiêu tan nhiệt sinh ra trong quá trình hoạt động	Giúp kiểm soát sự gia tăng nhiệt độ và duy trì tuổi thọ cách nhiệt
Nhấn vào Thay đổi	Điều chỉnh tỷ lệ cuộn dây hiệu quả	Giúp đáp ứng các điều kiện điện áp mạng được chỉ định

Thông số kỹ thuật nào quan trọng?

Máy biến áp không bao giờ chỉ được chọn bởi điện áp sơ cấp của nó. Thông số kỹ thuật điện hoàn chỉnh phải phù hợp với mạng, tải được kết nối, môi trường lắp đặt và các yêu cầu của chính quyền địa phương.

tham số	Những gì cần xác nhận
Điện áp sơ cấp	Điện áp hệ thống danh định 33kV và điện áp hệ thống tối đa áp dụng
Điện áp thứ cấp	Điện áp sử dụng bắt buộc như 400V, 415V, 230V hoặc mức điện áp cụ thể khác của dự án
Công suất định mức	Đánh giá kVA dựa trên tải hiện tại, nhu cầu trong tương lai, tính đa dạng và tải cho phép
Giai đoạn	Một pha hoặc ba pha theo thiết kế mạng
Tính thường xuyên	50Hz hoặc 60Hz theo hệ thống điện địa phương
làm mát	Cấu hình ngâm dầu phổ biến bao gồm ONAN; sự sắp xếp khác phụ thuộc vào thiết kế
Trở kháng	Phải phối hợp với mức độ lỗi của hệ thống và yêu cầu điều chỉnh điện áp
Mức độ cách nhiệt	Yêu cầu chịu đựng tần số công nghiệp và chịu xung sét
Phạm vi nhấn	Phạm vi điều chỉnh được chỉ định và vị trí vòi theo điều kiện điện áp mạng
Tiêu chuẩn áp dụng	IEC 60076, IEEE/ANSI, tiêu chuẩn quốc gia hoặc thông số kỹ thuật dành riêng cho tiện ích nếu có

IEC 60076 thường được tham chiếu cho việc thiết kế và thử nghiệm máy biến áp điện, nhưng tiêu chuẩn áp dụng phải được xác nhận dựa trên cơ quan mua hàng và thị trường đích. Một số công ty điện lực cũng ban hành các thông số kỹ thuật chi tiết bao gồm kích thước, phụ kiện, tổn thất, kiểm tra, bảo vệ, lắp đặt và tài liệu.

Nó được sử dụng ở đâu?

Thiết kế trên cao giúp máy biến áp gắn trên cột 33kV đặc biệt phù hợp với mạng lưới phân phối trên cao, nơi cần phân phối điện hiệu quả mà không cần xây dựng phòng máy biến áp mặt đất chuyên dụng.

Điện khí hóa nông thôn:Hỗ trợ phân phối điện cho các cộng đồng phân tán và phụ tải ở xa.
Cơ sở nông nghiệp:Có thể cung cấp máy bơm tưới tiêu, công trình trang trại, thiết bị chế biến và các tải phân phối khác.
Phân bố dân cư:Thích hợp cho các mạng dân dụng trên cao được chọn khi tiện ích địa phương cho phép cấu hình này.
Khu thương mại:Có thể phục vụ các cửa hàng, cơ sở nhỏ, cơ sở kinh doanh ven đường và các tải trọng thương mại phân tán khác.
Các dự án cơ sở hạ tầng:Có thể được sử dụng cho các tải trọng chiếu sáng, thông tin liên lạc, vận tải và dịch vụ công cộng được lựa chọn.
Ứng dụng công nghiệp nhẹ:Thích hợp khi tải yêu cầu và điều kiện lắp đặt nằm trong phạm vi thiết kế của máy biến áp.

Sự phù hợp thực tế phụ thuộc vào kích thước tải, kiến trúc mạng, khả năng chịu tải cực, phối hợp bảo vệ, điều kiện môi trường và thông số kỹ thuật tiện ích hiện hành.

Người mua nên cân nhắc điều gì trước khi lựa chọn?

Đối với các nhà phân phối, nhà thầu EPC, công ty điện lực và chủ dự án, thách thức mua sắm phổ biến nhất là không tìm được máy biến áp có ghi “33kV” trên bảng tên. Thử thách thực sự là đảm bảo mọi tham số quan trọng đều phù hợp với dự án thực tế.

Xác định hồ sơ tải.Tính toán nhu cầu hiện tại và xem xét việc mở rộng hợp lý trong tương lai thay vì chỉ dựa vào phụ tải cao điểm hiện tại.
Xác nhận tỷ lệ điện áp.Điện áp thứ cấp phải phù hợp với hệ thống và thiết bị phân phối hạ lưu.
Xác định các yêu cầu của giai đoạnCấu hình một pha và ba pha phục vụ các cách sắp xếp mạng khác nhau.
Kiểm tra điều kiện môi trường.Nhiệt độ môi trường, độ cao, độ ẩm, bụi, muối, lượng mưa và sự ăn mòn có thể ảnh hưởng đến thiết kế cần thiết.
Xem xét các yêu cầu cách nhiệt.Các đặc tính của mạng và khả năng tiếp xúc với sét khiến việc phối hợp cách nhiệt trở nên đặc biệt quan trọng đối với các hệ thống trên cao.
Xác nhận bảo vệ.Việc bố trí cầu chì, chống sét lan truyền, nối đất, thiết bị chuyển mạch và các phụ kiện khác phải phối hợp với sơ đồ bảo vệ mạng.
Xác minh tải cơ học.Trọng lượng kết hợp và cách bố trí lắp đặt phải tương thích với cột và phần cứng hỗ trợ.
Yêu cầu tài liệu kiểm tra đầy đủ.Báo cáo kiểm tra định kỳ, thông tin về bảng tên, bản vẽ, chứng chỉ và các tài liệu khác phải được thống nhất trước khi sản xuất.

Những yếu tố cài đặt nào ảnh hưởng đến hiệu suất?

Việc lắp đặt đúng cách là điều cần thiết vì ngay cả một máy biến áp được thiết kế chính xác cũng có thể gặp sự cố khi vận hành nếu cấu trúc đỡ, kết nối điện, nối đất hoặc hệ thống bảo vệ không đầy đủ.

Khu vực lắp đặt	Cân nhắc quan trọng
Hỗ trợ kết cấu	Độ bền cực, phần cứng lắp đặt, trọng lượng máy biến áp, tải trọng gió và độ ổn định cơ học
Nối đất	Bố trí nối đất đúng theo quy định về điện và thông số kỹ thuật của công ty điện lực địa phương
Bảo vệ chống sét	Phối hợp thích hợp để chống sét và tiếp xúc quá điện áp thoáng qua
Giải phóng mặt bằng	Duy trì khoảng cách điện cần thiết và khoảng cách làm việc an toàn
Môi trường	Tính toán nhiệt độ, độ ẩm, ô nhiễm, muối ven biển, bụi và độ cao

Độ tin cậy và tuổi thọ dịch vụ có thể được cải thiện như thế nào?

Việc bảo trì phòng ngừa phải dựa trên hướng dẫn của nhà sản xuất, quy trình tiện ích, môi trường vận hành và các quy định hiện hành. Mục tiêu là xác định các vấn đề đang phát triển trước khi chúng trở thành lỗi hoặc ngừng hoạt động ngoài kế hoạch.

Kiểm tra bên ngoài máy biến áp xem có bị ăn mòn, hư hỏng vật lý, rò rỉ dầu hoặc các tình trạng bất thường không.
Kiểm tra ống lót, kết nối, phần cứng lắp đặt và bố trí nối đất trong quá trình kiểm tra theo lịch trình.
Giám sát tải và nhiệt độ khi thích hợp cho việc lắp đặt.
Duy trì bảo vệ đột biến và thiết bị phân phối liên quan theo kế hoạch bảo vệ.
Sử dụng các quy trình kiểm tra và thử nghiệm dầu máy biến áp thích hợp nếu có.
Lưu giữ các báo cáo thử nghiệm, hồ sơ bảo trì, thông tin trên bảng tên và dữ liệu bộ phận thay thế có thể truy cập được trong suốt vòng đời của thiết bị.

Yêu cầu bảo trì khác nhau đáng kể giữa thiết kế máy biến áp và môi trường vận hành. Ví dụ, việc lắp đặt ven biển có thể cần được chú ý nhiều hơn đến việc bảo vệ chống ăn mòn so với việc lắp đặt trong đất liền với mức độ tiếp xúc với môi trường thấp.

Những sai lầm mua hàng phổ biến nào nên tránh?

Sai lầm 1: Chỉ tập trung vào giá

Giá mua thấp hơn có thể không thể hiện tổng chi phí dự án thấp hơn. Các tổn thất, vận chuyển, lắp đặt, bảo trì, phụ tùng thay thế, thời gian ngừng hoạt động và các yêu cầu thay thế đều có thể ảnh hưởng đến chi phí dài hạn.

Sai lầm 2: Bỏ qua các tiêu chuẩn địa phương

Máy biến áp được thiết kế cho một thị trường có thể yêu cầu thay đổi thông số kỹ thuật của tiện ích khác. Các tiêu chuẩn, thử nghiệm, phụ kiện, mức độ cách nhiệt và tài liệu phải được xác nhận trước khi đặt hàng.

Sai lầm 3: Đánh giá thấp tải trọng trong tương lai

Việc lựa chọn công suất theo đúng mức tiêu thụ ngày nay có thể tạo ra những hạn chế khi cơ sở mở rộng hoặc có thêm người tiêu dùng được kết nối.

Sai lầm 4: Coi việc bảo vệ là điều cần suy nghĩ lại

Máy biến áp phải được xem xét cùng với các biện pháp bảo vệ thượng nguồn và hạ lưu, bảo vệ đột biến, nối đất và bố trí chuyển mạch.

Câu hỏi thường gặp

33kV có ý nghĩa gì trong máy biến áp gắn trên cột?

33kV thường dùng để chỉ cấp điện áp sơ cấp danh nghĩa của máy biến áp và mạng trung thế mà nó được kết nối. Xếp hạng thiết bị thực tế cũng phải tính đến các yêu cầu cách điện và điện áp hệ thống tối đa hiện hành.

Máy biến áp gắn trên cột 33kV có thể được sử dụng để phân phối điện dân dụng không?

Đúng. Máy biến áp phân phối gắn trên cột thường được sử dụng trong mạng lưới phân phối dân dụng nơi có cơ sở hạ tầng trên cao phù hợp. Công suất máy biến áp và điện áp thứ cấp phải phù hợp với thiết kế phân phối cục bộ.

Máy biến áp 33kV có phải luôn là ba pha không?

Máy biến áp gắn trên cột số 33kV có thể được thiết kế cho các ứng dụng một pha hoặc ba pha. Cấu hình được yêu cầu phụ thuộc vào mạng và tải được kết nối.

Máy biến áp 33kV có thể cung cấp điện áp thứ cấp bao nhiêu?

Điện áp thứ cấp tùy theo từng dự án. Các mức phân phối phổ biến bao gồm hệ thống ba pha 400V hoặc 415V và các cách bố trí điện áp thấp khác, nhưng giá trị cuối cùng phải được xác nhận theo thông số kỹ thuật của mạng cục bộ.

Tiêu chuẩn nào thường được kết hợp với máy biến áp phân phối?

IEC 60076 được sử dụng rộng rãi làm tài liệu tham khảo cho các yêu cầu và thử nghiệm máy biến áp điện. Tùy thuộc vào thị trường đích, IEEE, ANSI, tiêu chuẩn quốc gia hoặc thông số kỹ thuật dành riêng cho tiện ích cũng có thể được áp dụng.

Nên chọn công suất máy biến áp như thế nào?

Công suất phải được xác định từ tải dự kiến, nhu cầu cao nhất, tính đa dạng, khả năng mở rộng trong tương lai, điều kiện môi trường xung quanh, yêu cầu về điện áp và tiêu chí tải của tiện ích. Việc chỉ chọn mức xếp hạng lớn nhất hiện có không nhất thiết là phù hợp.

Tại sao việc lắp đặt cột điện lại hữu ích cho các dự án phân phối?

Việc lắp đặt cột có thể tích hợp máy biến áp trực tiếp vào mạng phân phối trên cao đồng thời giảm nhu cầu về không gian của máy biến áp trên mặt đất. Điều này đặc biệt có liên quan khi đường dây trên không đã là một phần của cơ sở hạ tầng phân phối.

Phần kết luận

A Máy biến áp gắn cực 33kVđóng vai trò quan trọng trong việc chuyển đổi điện trung áp thành điện năng phân phối có thể sử dụng cho mạng lưới trên không. Cấu hình nâng cao nhỏ gọn của nó có thể rất phù hợp với điện khí hóa nông thôn, cơ sở nông nghiệp, mạng lưới dân cư, phân phối thương mại, các dự án cơ sở hạ tầng và các ứng dụng công nghiệp chọn lọc.

Quyết định mua hàng quan trọng nhất không chỉ đơn giản là chọn máy biến áp có nhãn “33kV”. Người mua nên đánh giá thông số kỹ thuật điện hoàn chỉnh, bao gồm công suất, điện áp thứ cấp, pha, tần số, mức cách điện, trở kháng, phương pháp làm mát, phạm vi vòi, hệ thống bảo vệ, môi trường lắp đặt, tiêu chuẩn áp dụng, thử nghiệm, tài liệu và các yêu cầu cơ học.

Đối với chủ dự án và nhà phân phối, làm việc với nhà sản xuất có kinh nghiệm có thể đơn giản hóa việc xác nhận và tùy chỉnh thông số kỹ thuật.Nhạc Thanh Sarah Electric Co., Ltd. có thể hỗ trợ các cuộc thảo luận về dự án liên quan đến các yêu cầu về máy biến áp phân phối, thông số kỹ thuật, điều kiện ứng dụng và cấu hình tùy chỉnh.

Bạn đang tìm giải pháp máy biến áp 33kV cho dự án phân phối của mình? Chia sẻ tỷ lệ điện áp, công suất, pha, tần số, môi trường lắp đặt và tiêu chuẩn áp dụng với Yueqing Sarah Electric Co., Ltd. để thảo luận về cấu hình phù hợp. Vui lòngliên hệ với chúng tôiđể được tư vấn kỹ thuật và yêu cầu máy biến áp dành riêng cho dự án.
