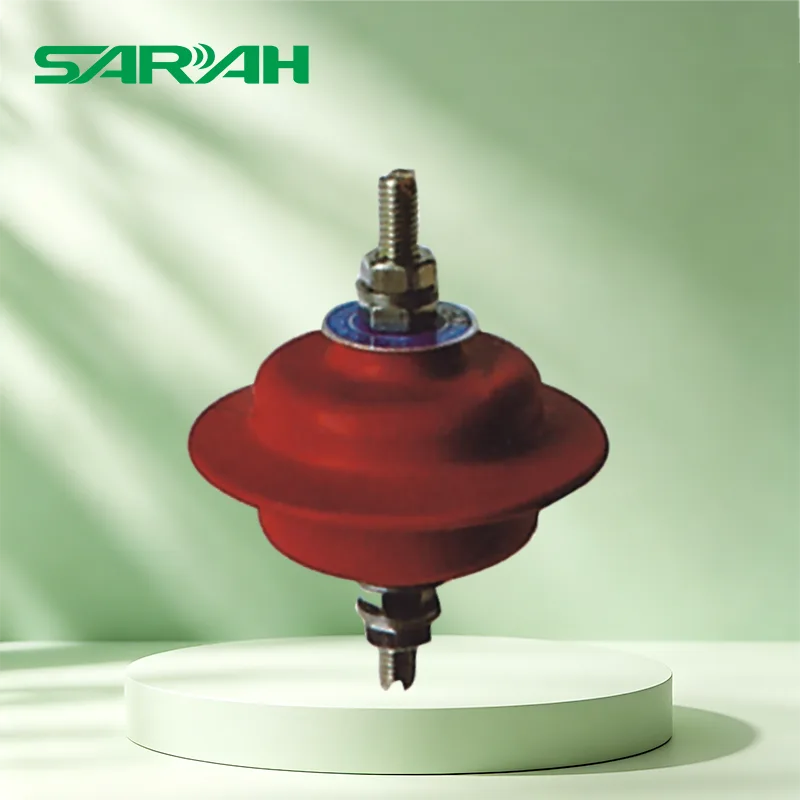

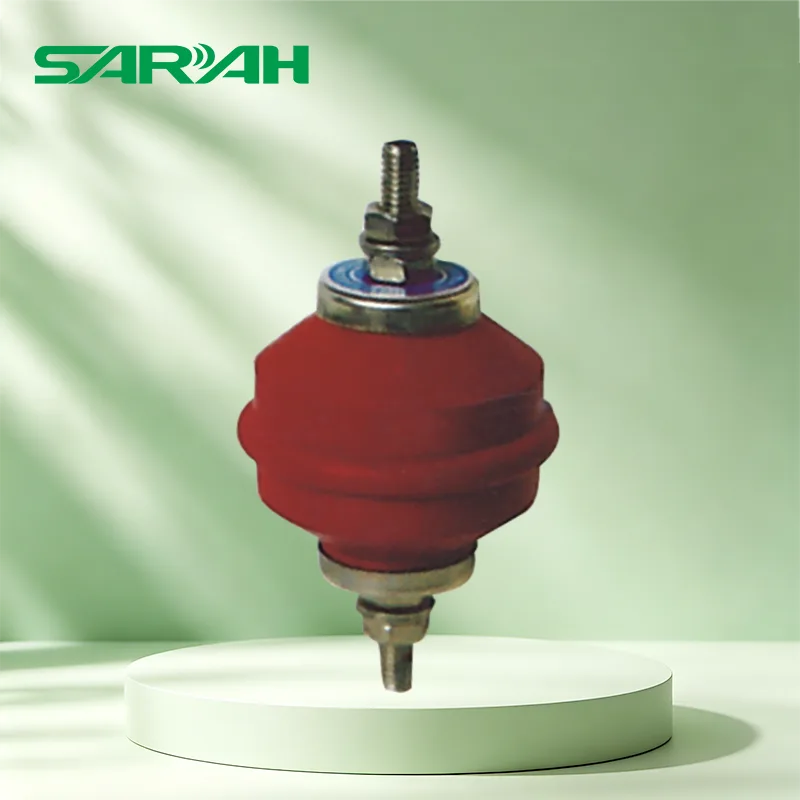

Thiết bị chống sét điện áp thấp 220V
Thiết bị chống sét điện áp thấp 220V chất lượng cao của SARAH Electric, cụ thể là các mẫu YH1.5W-0.28/1.3 và YH1.5W-0.5/2.6, là những thiết bị quan trọng được sử dụng trong hệ thống điện để bảo vệ thiết bị điện khỏi hư hỏng do sét hoặc quá điện áp khi vận hành. Đối với sản phẩm này, chúng tôi sử dụng các tấm van oxit kẽm làm thành phần cốt lõi, có đặc tính dòng điện áp phi tuyến tính tuyệt vời.
SARAH Electric là nhà cung cấp Thiết bị chống sét điện áp thấp 220V bền bỉ, được thiết kế cho hệ thống phân phối điện hạ áp và rất hữu ích cho lưới điện xoay chiều 380V/220V. Nó được sử dụng rộng rãi để chống sét và bảo vệ quá áp cho các thiết bị như tủ phân phối, máy biến áp, động cơ và tụ điện. Cấu trúc nhỏ gọn và dễ cài đặt. Nó được trang bị một đầu nối loại vít ở phía trên, có thể kết nối trực tiếp với dây dẫn hoặc thanh cái. Phía dưới có mặt bích kim loại hoặc cấu trúc ren, giúp dễ dàng cố định trên các giá đỡ hoặc thiết bị.
Thông số kỹ thuật cốt lõi
Bộ đếm phóng điện chống sét
| Người mẫu KHÔNG. |
Đã xếp hạng Điện áp (kV) |
danh nghĩa Phóng điện Hiện hành (kA) |
Hoạt động Hiện hành Phạm vi |
Hiện hành xung lực Dư Điện áp (kV) |
Dài xung lực Chịu được 2ms hiện tại (MỘT) |
Cao 4/10 Hiện hành xung lực Chịu được (kA) |
| JS-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Bộ ngắt kết nối chống sét
| Dòng điện tần số nguồn (A rms) | Dài 2000 μs Thời lượng hiện tại Xung lực (A) |
4/10 giây Chịu được cao Hiện tại (kA) |
|
| Thời gian tính bằng giây | Cấp độ hiện tại | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||

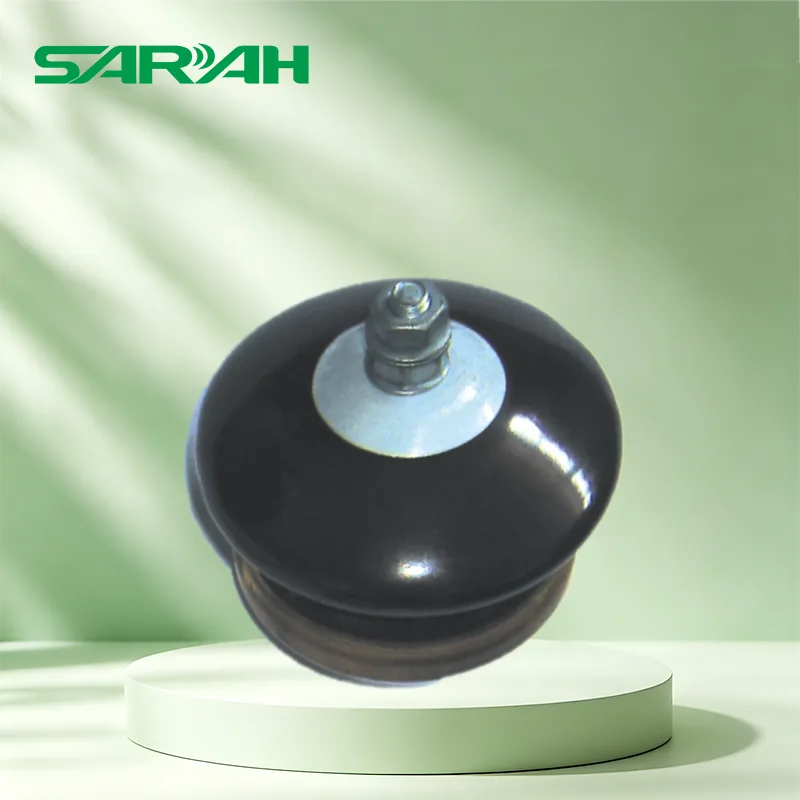

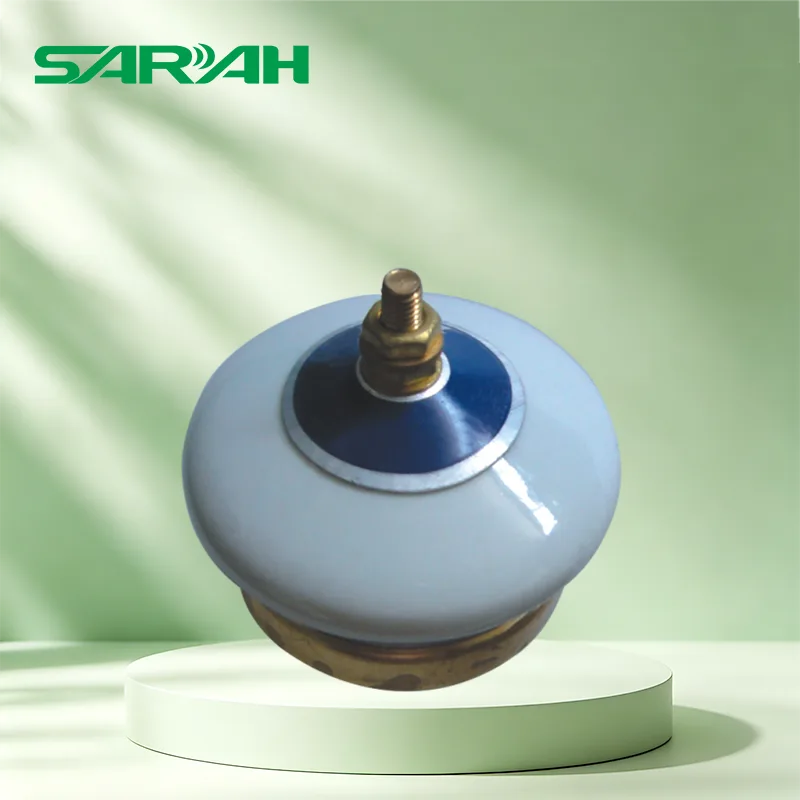

Loại sứ chống sét điện áp thấp
| Điểm đến | Mã số | Hệ thống Điện áp kV (r,m,s) |
Đã xếp hạng Điện áp kV (r,m,s) |
MCOV kV (r,m,s) |
8/20μs Chiếu sáng Hiện hành xung lực kV(đỉnh) |
Thẩm quyền giải quyết Điện áp Ở mức 1mA DC kV |
Dài xung lực Chịu được Hiện hành 2000 giây A(đỉnh) |
4/10 giây Cao Hiện hành xung lực Chịu được kV(đỉnh) |
| Thấp Điện áp |
YC1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Khối biến đổi oxit kẽm
| Người mẫu KHÔNG. |
Kích thước (mm) | danh nghĩa Tiêu chuẩn Phóng điện Hiện hành (kA) |
Đã xếp hạng Điện áp (kV) |
MCOV (kV) |
20/8 Sét xung lực Dư Điện áp (kV) |
2000/µs Quảng trường xung lực Hiện hành Chịu được (MỘT) |
4/10 giây Cao Hiện hành xung lực (kA) |
|
| Đường kính | Chiều cao | |||||||
| D30 | Φ30±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.2 | 800 | 100 |
Ưu điểm sản phẩm
Thiết bị chống sét điện áp thấp 220V được trang bị tấm van oxit kẽm chất lượng cao, có khả năng phản ứng nhanh, điện áp dư thấp và mức độ bảo vệ cao.
Cấu trúc không khe hở và không có tính năng chảy ngược có nghĩa là sản phẩm của chúng tôi không cần phải kiểm tra hoặc thay thế thường xuyên.
Lớp vỏ bên ngoài được làm bằng cao su silicon hoặc vật liệu gốm có khả năng chống bụi bẩn, tia cực tím và biến đổi nhiệt độ. Thiết bị chống sét điện áp thấp thích hợp cho môi trường công nghiệp ngoài trời hoặc khắc nghiệt.
Thiết kế vít trên, hỗ trợ lắp đặt theo chiều ngang hoặc dọc, phù hợp với nhiều kết cấu tủ phân phối khác nhau.
Ứng dụng
Tủ phân phối hạ thế, trạm biến áp dạng hộp và đầu ra của bộ biến tần quang điện
Hệ thống phân phối điện trong nhà xưởng, tòa nhà thương mại và cộng đồng dân cư có thể sử dụng thiết bị của chúng tôi
Những nơi như trạm gốc truyền thông, trung tâm dữ liệu và bệnh viện có yêu cầu cao về tính liên tục của nguồn điện cần sử dụng Thiết bị chống sét điện áp thấp
Các lỗi thường gặp và giải pháp
|
Chế độ lỗi |
nguyên nhân |
Triệu chứng |
Hoạt động |
|
MOV lão hóa/suy thoái |
Thiệt hại tích lũy từ các đợt sét đánh liên tục |
Tăng dòng rò; quá nóng |
Thay thế mô-đun SPD |
|
Thoát nhiệt |
Quá điện áp kéo dài → dòng rò tăng → nhiệt độ tăng (vòng luẩn quẩn) |
Vỏ trở nên nóng khi chạm vào; sự đổi màu |
Ngắt nguồn điện ngay lập tức và thay thế |
|
Lỗi ngắn mạch |
Sự cố MOV/đoản mạch |
Bảo vệ dự phòng hoạt động (ngắt/cầu chì) |
Thay thế SPD; kiểm tra bảo vệ dự phòng |
|
Lỗi mạch hở |
Cơ chế ngắt nhiệt ngắt kết nối |
Cửa sổ chỉ báo chuyển sang màu đỏ; mất bảo vệ |
Thay thế mô-đun SPD |
|
Ngắn mạch bên ngoài |
Lỗi nối dây hoặc hư hỏng cách điện |
Bảo vệ dự phòng hoạt động |
Kiểm tra hệ thống dây điện; thay thế SPD |
|
GDT theo dõi hiện tại |
Ống xả khí không tự dập tắt sau khi dẫn điện |
Tần số nguồn theo dòng điện vẫn tồn tại |
Kiểm tra sự phối hợp MOV thích hợp |

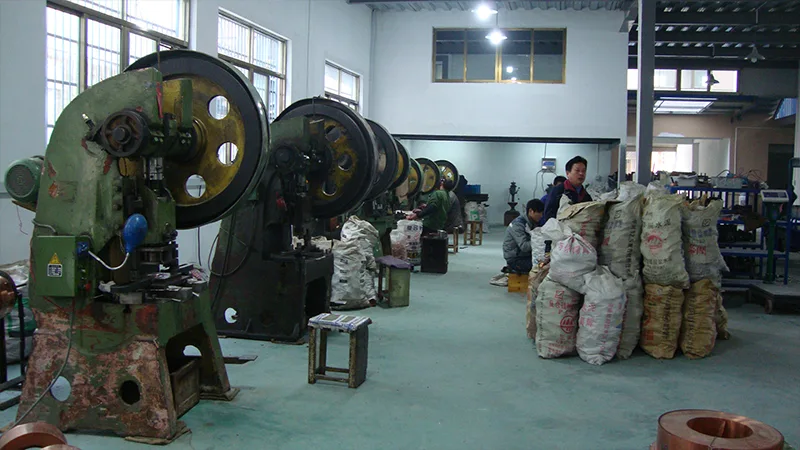

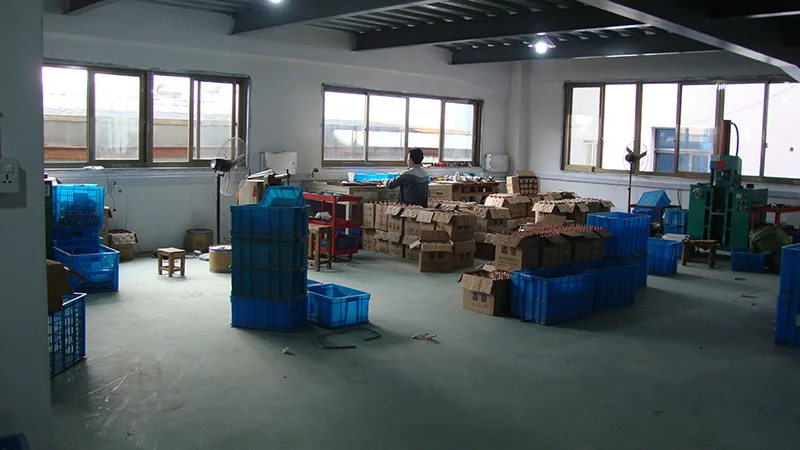

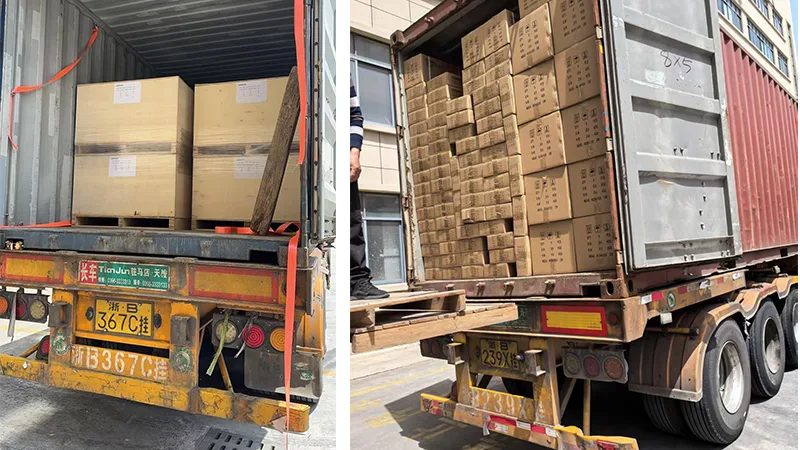

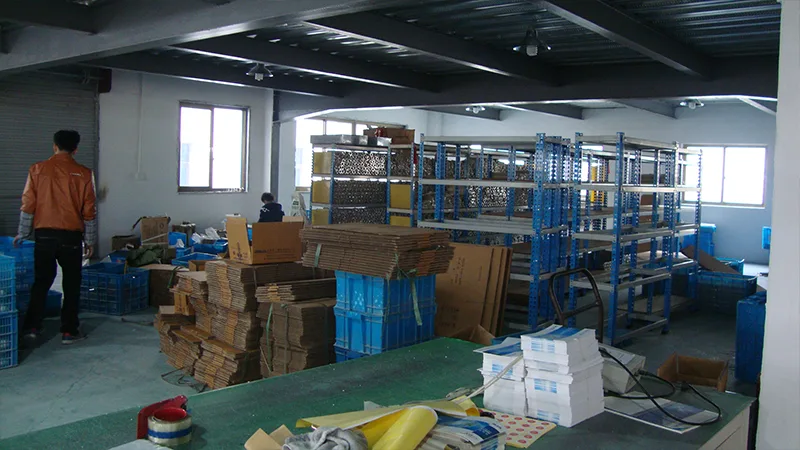

Giao hàng và Dịch vụ
Các mẫu tiêu chuẩn luôn có sẵn trong kho và có thể được giao trong vòng 72 giờ.
Các sản phẩm tùy chỉnh với mức điện áp cụ thể hoặc phương pháp lắp đặt có thể được cung cấp theo yêu cầu của khách hàng.
SARAH cung cấp hướng dẫn lắp đặt, lựa chọn thông số và dịch vụ thiết kế sơ đồ chống sét hệ thống.
Thiết bị chống sét điện áp thấp 220V này đã đạt được nhiều chứng nhận quốc tế và được sử dụng rộng rãi trong các lĩnh vực điện, thông tin liên lạc, giao thông vận tải, v.v. trong và ngoài nước. Nó là một thiết bị được ưa chuộng để đảm bảo hoạt động an toàn và ổn định của hệ thống điện áp thấp.
